一份框架结构9层中式仿古综合大楼建筑CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：企业办公楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：35.8m
• 地上层数：9层
• 地下层数：1层
• 设计效果图：无

附件详情

工程为天xx有限公司——xx大厦，位于xxx埭头镇工业。大厦为集办公，客房于一体，带有半地下室的钢筋混凝土框架结构的综合大搂，屋顶为仿古琉璃瓦庑殿屋顶。
工程总占地面积18.8亩
建筑层数、高度：半地下一层，地上九层
建筑建筑设计结构形式为钢筋混凝土框架结构。建筑结构安全等级为二级，使用年限为50年。抗震设防烈度为七度；
防火设计的建筑分类为二类

总图

总图

侧立面图

总图

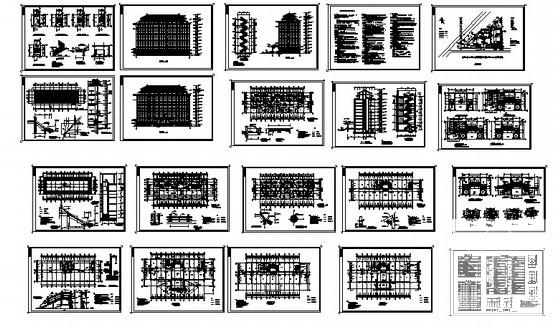

第 1 张图

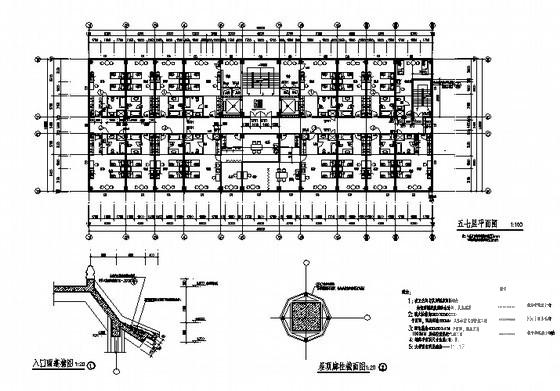

第 2 张图

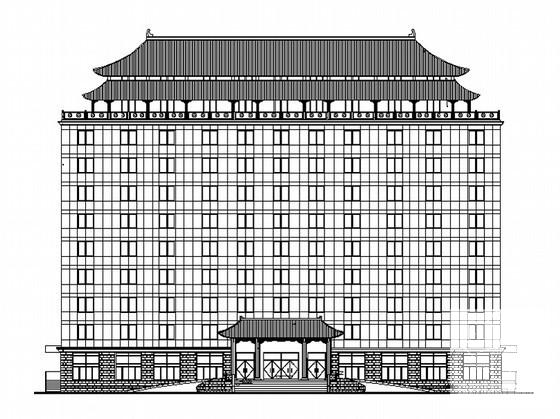

第 3 张图

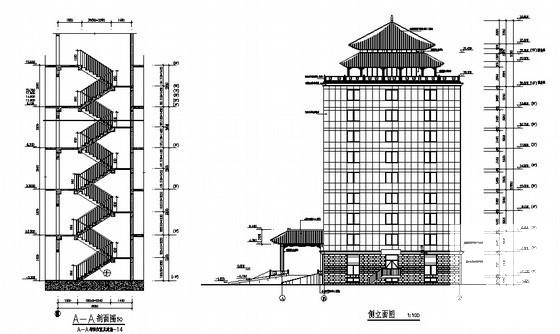

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-30 22:21:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
