[CAD]5层现代风格厂房办公楼建施施工图纸(建筑节能报告书)及效果施工图纸

[复制链接]

0

主题

0

帖子

1269

积分

超级版主

Rank: 8Rank: 8

积分
1269
发表于 2020-1-30 22:23:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 办公楼类型:企业办公楼
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:9250平方米
  • 占地面积:6100平方米
  • 容积率:0.78平方米
  • 建筑密度:51%
  • 绿化率:30%
  • 地上层数:5层
  • 设计效果图:有

附件详情

该项目位于江宁滨江开发区,占地1.193公顷。本项目由厂房,办公楼组成。厂房面积7320平方米,办公楼面积1900平方米。
图纸内容:厂房及办公楼 建筑施工 图(含效果图)
另有建筑节能计算报告书
总占地面积:11930平方米
建筑物占地:6100平方米
总建筑设计面积:9250平方米
其中厂房:7320平方米
办公楼:1900平方米
传达室:30平方米
建筑密度:51%
容积率:0.78
绿化率:30%



总图

效果图

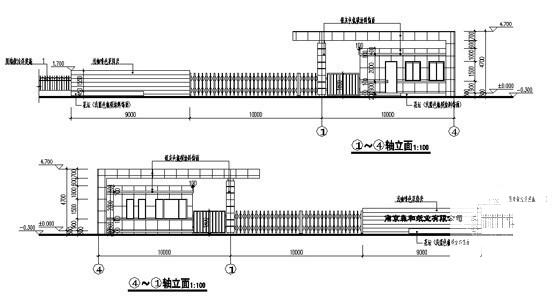

门卫

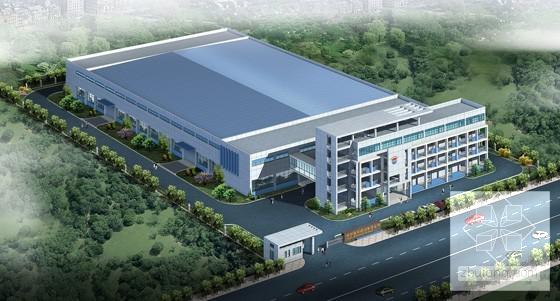

鸟瞰

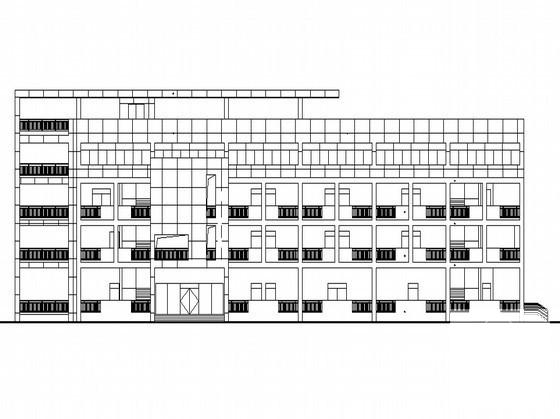

办公楼背立面

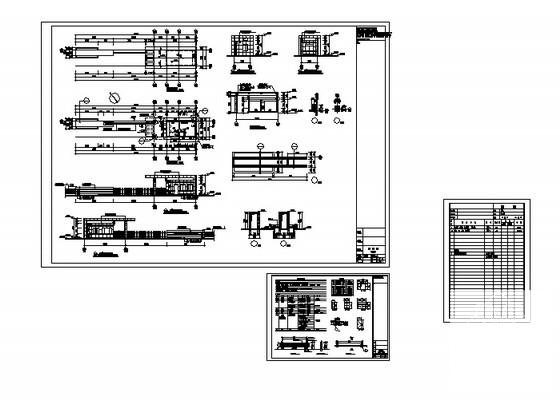

总图

办公建筑节能 - 1
第 1 张图
办公建筑节能 - 2
第 2 张图
办公建筑节能 - 3
第 3 张图
办公建筑节能 - 4
第 4 张图
办公建筑节能 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-30 22:23:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11edsecfccdwcccd2de0c.rar

4.73 MB

下载  售价: 100 积分    赚积分
