24层现代风格商业办公楼建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：写字楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：81797.4平方米
• 占地面积：7637.66平方米
• 建筑高度：93.95m
• 地上层数：24层
• 地下层数：3层
• 地下室功能：人防,车库,设备用房
• 设计效果图：无

附件详情

本项目建筑名称"新xx大厦",建设单位为四川xxxx房地产开发有限公司,
建设地点位于成都市人民xxx四段,使用性质为高层办公建筑.
总占地面积：7637.66M2，总建筑设计面积：81797.4M2，建筑基底面积:2695M2，建筑工程等级为一级,设计使用年限为50年,抗震设防烈度为7度.建筑设计结构形式为全现浇钢筋混凝土框架-剪力墙结构.建筑层数:塔楼为地上25层,地下3层.塔楼建筑总高度：93.950M,防火设计建筑分类为一类,耐火等级为一级,人防工程抗力等级为6级,屋面防水等级为 级,地下室防水等级为二级,防水混凝土设计抗渗等级为S8.
该项目功能以办公为主,底层附带了少量的商业用途.一层的北部为办公大堂,东侧为后勤及管理用房,南面和西面均为商业用房.二至二十四层均为大空间办公用房,可供灵活分隔.二十四层以上为电梯机房和设备用房.地下一层为设备用房和汽车库,地下二,三层均为汽车库,地下三层还设置了人防的防护单元.

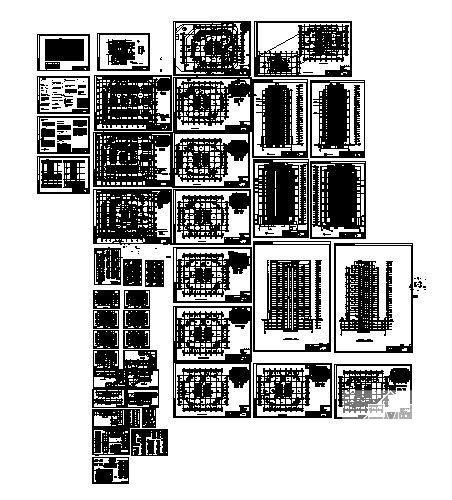

第 1 张图

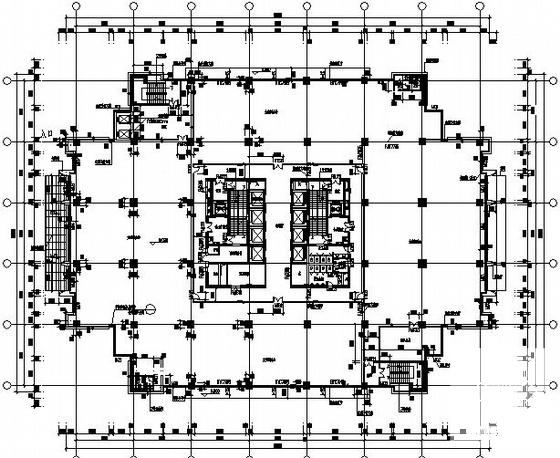

第 2 张图

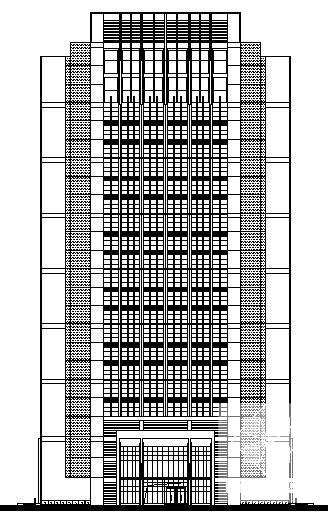

第 3 张图

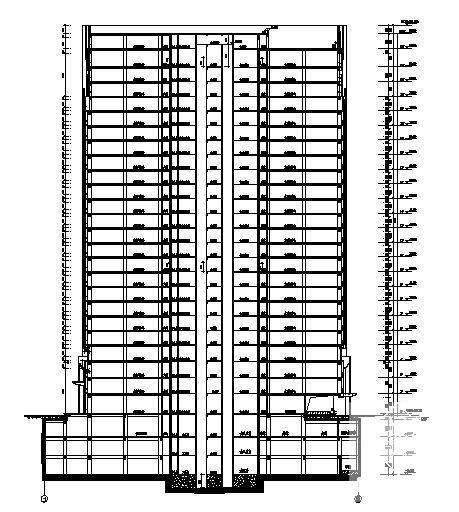

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
