[卫生间详图]环保产业园区8层办公楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-1-31 21:38:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 工程设计年代:近代-10
  • 图纸设计深度:施工图
  • 建筑层数:8
  • 设计效果图:无

附件详情

该资料为[青岛]某环保产业园区八层办公楼 建筑施工
工程占地面积:1435.51平方米,总建筑设计面积:10949.5平方米,建筑设计结构形式为:钢筋混凝土框架结构、层数为: 8层、高度为:30 米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共22张图纸
设计功能包括:会议室、空调机房、开放式办公室等。

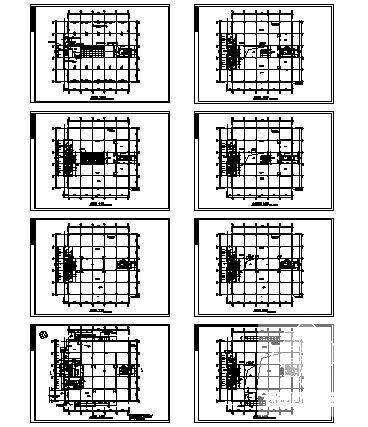

建筑施工环保 - 1
第 1 张图

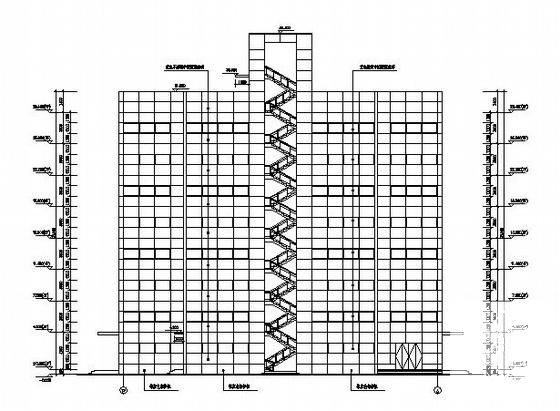

建筑施工环保 - 2
第 2 张图

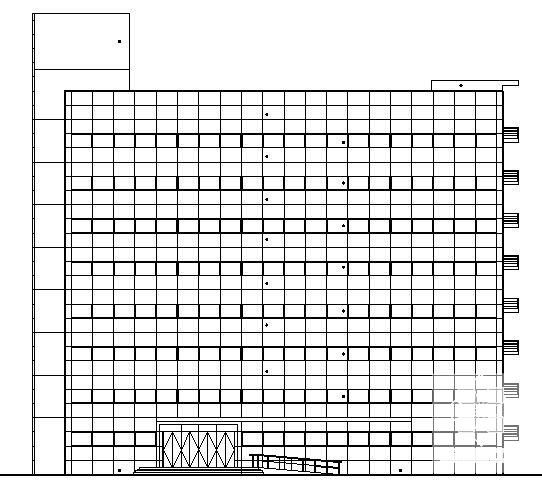

建筑施工环保 - 3
第 3 张图

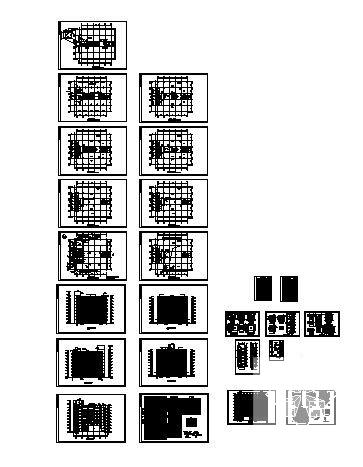

建筑施工环保 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-31 21:38:17上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11eds0ccdfcefd011cfec.rar

1.63 MB

下载  售价: 100 积分    赚积分
