21层综合写字楼初设CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：写字楼
• 建筑高度类型：超高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度 ：方案（初设图）
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：19张
• 建筑设计面积：30000平方米
• 建筑高度：101.95m
• 设计效果图：无

附件详情

这份参考资料为某二十一层综合办公楼初设图
总建筑设计面积：约30000平方米，建筑设计结构形式：钢混剪力墙结构，层数：地上21 层、地下2层，建筑高度： 101.95米，标准层建筑面积1345.42平方米
这份参考资料包括各层建筑平面、立面、剖面图等，共19张图纸
设计功能包括：sohu商铺、超市、精品专卖、休闲健身、spa桑拿、办公、地下车库、人防等，含屋顶停机坪

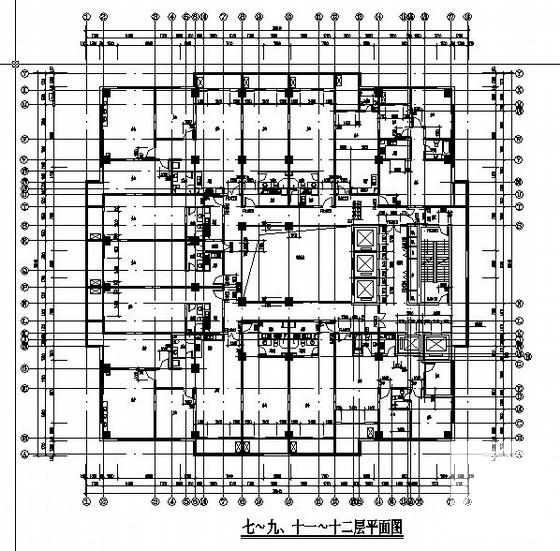

第 1 张图

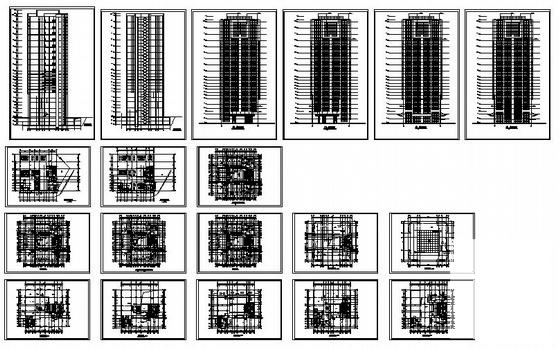

第 2 张图

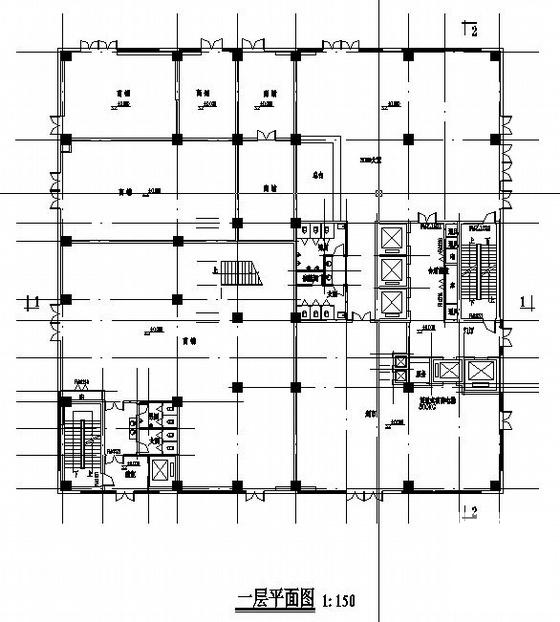

第 3 张图

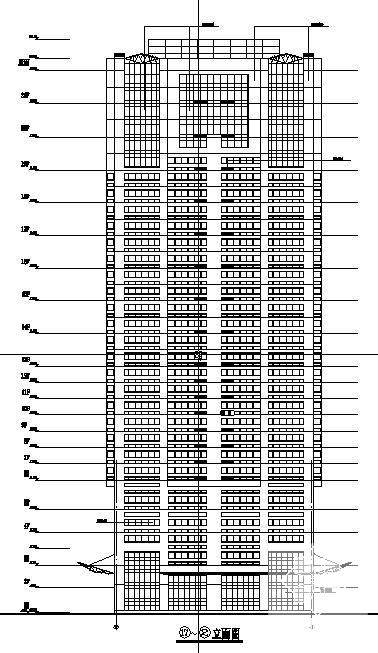

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
