10层办公写字楼空调通风系统设计CAD初设图纸

  • 设计详细说明:无
  • 建筑类别:办公
  • 建筑地上层数:10层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:10张
  • 设计内容:空调,通风
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 全空气系统:变风量
  • 送风方式:散流器送风

附件详情

本项目为某写字大楼暖通空调设计。图纸共25张。

三、四层空调平面图

五、六层空调平面图

屋面空调平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

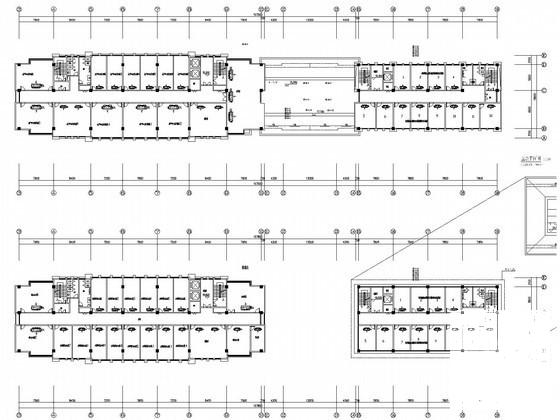

  • 办公写字楼设计 - 1
    办公写字楼设计 - 1

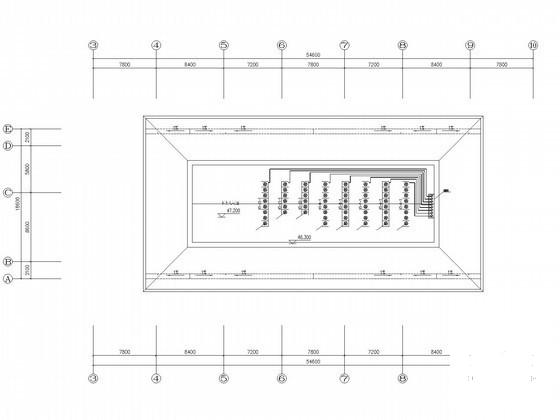

  • 办公写字楼设计 - 2
    办公写字楼设计 - 2

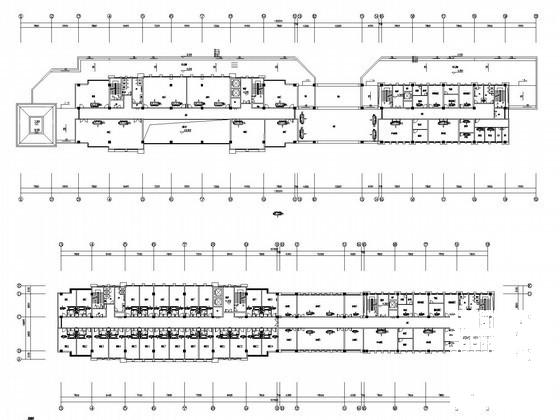

  • 办公写字楼设计 - 3
    办公写字楼设计 - 3

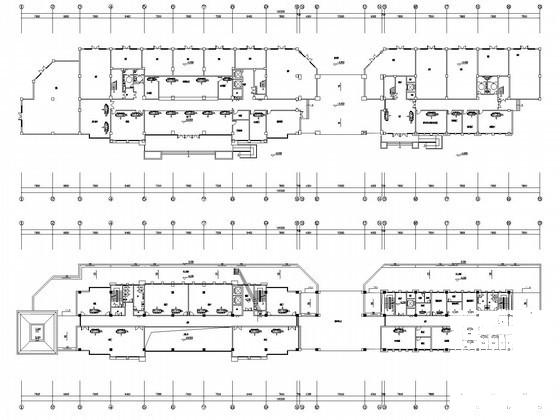

  • 办公写字楼设计 - 4
    办公写字楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
