一份人民医院万级层流洁净室CAD施工方案图纸(平面布置图)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：42张
• 图纸年代：近代
• 项目地址：浙江

附件详情及设计范围：

手术部共有2间手术室，其中千级手术室（防辐射）1间，万级手术室1间及相应配套辅房洁净走廊。

设计范围包括装饰工程、空调工程、电气工程、弱电工程、医用气体系统、给排水系统等内容。

设计说明：

1、洁净手术部采用双通道，污物回收型平面布置方式。内走廊为洁净走廊，病人、医护人员及洁净物品等由此走廊进入各手术室；外走廊为污物走廊，手术后的污物经污物走廊集中运送到清洗间处理，从而保证洁污路线分明，避免交叉感染。

2、洁净区域内部的器械配备情况以院方要求及《医院洁净手术部建筑 》为依据，结合医院的特殊情况和手术部场地特点进行考虑。设备尺寸、规格及型号的选定根据院方要求及我司设计标准而定，均适用于医院。

医院万级洁净室

手术部

手术室墙、地、顶

节点大样图

回、排风管

送风管平面布置图

配电箱图

给水平面布置图

排水平面布置图

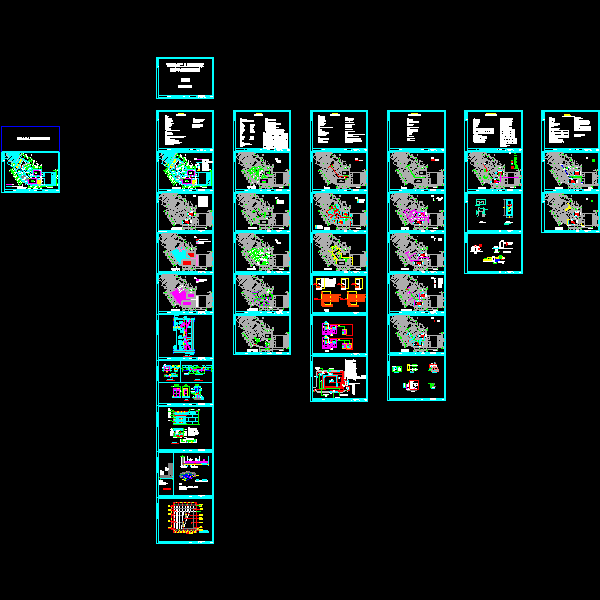

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
