国内酒店临时用水施工方案（附图纸）,平面布置图

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 项目概要 2
• 第二章 编制依据 2
• 第三章 给水布置及计算 3
• 3.1. 水源说明 3
• 3.2. 现场布置 3
• 3.3. 消火栓布置 4
• 3.4. 管道铺设原则 5
• 3.5. 施工用水量计算及主管选择 5
• 3.6. 消防水泵的选择 7
• 3.9 水箱的选择 7
• 第四章 管道、设备安装 7
• 4.1. 设备及材料要求 7
• 4.2. 管道安装 8
• 4.3. 水泵的安装 9
• 4.4. 其它 9
• 第五章 排水管道布置 10
• 5.1. 雨水系统布置 10
• 5.2. 污水系统布置 10
• 第六章 管道及设备防冻保温措施 11
• 第七章 临水管理维护措施 11
• 第八章 节能环保措施 12
• 第九章 附页： 临时用水总平面图 12

附件详情

工程按功能划分为A、B座办公楼和C座酒店，其中A、B座地下3层，地上塔楼为25层，建筑高度99.95m；裙楼为5层，建筑高度为21.65 m。C座地下2层，地上9层加一设备层。檐高36.5 m 。 A、B座办公楼为钢筋混凝土框架核心筒结构，基础形式为柱下平板筏基，基础梁式筏基。 C座酒店为钢筋混凝土框架-剪力墙结构，基础为柱下平板筏基，基础梁式筏基。 施工现场围墙已砌筑完毕，施工用临水已接通进入现场。 1.1. 水源说明
该项目临时用水水源由市政管网供给。管径为DN100，管网水压为0.25MPa。接口位置（水表井）在办公楼Ｂ座的ｓ轴与24轴之间，此管道为开发区的重点供水管道，能保证水量的正常供应。
.......................

附带：

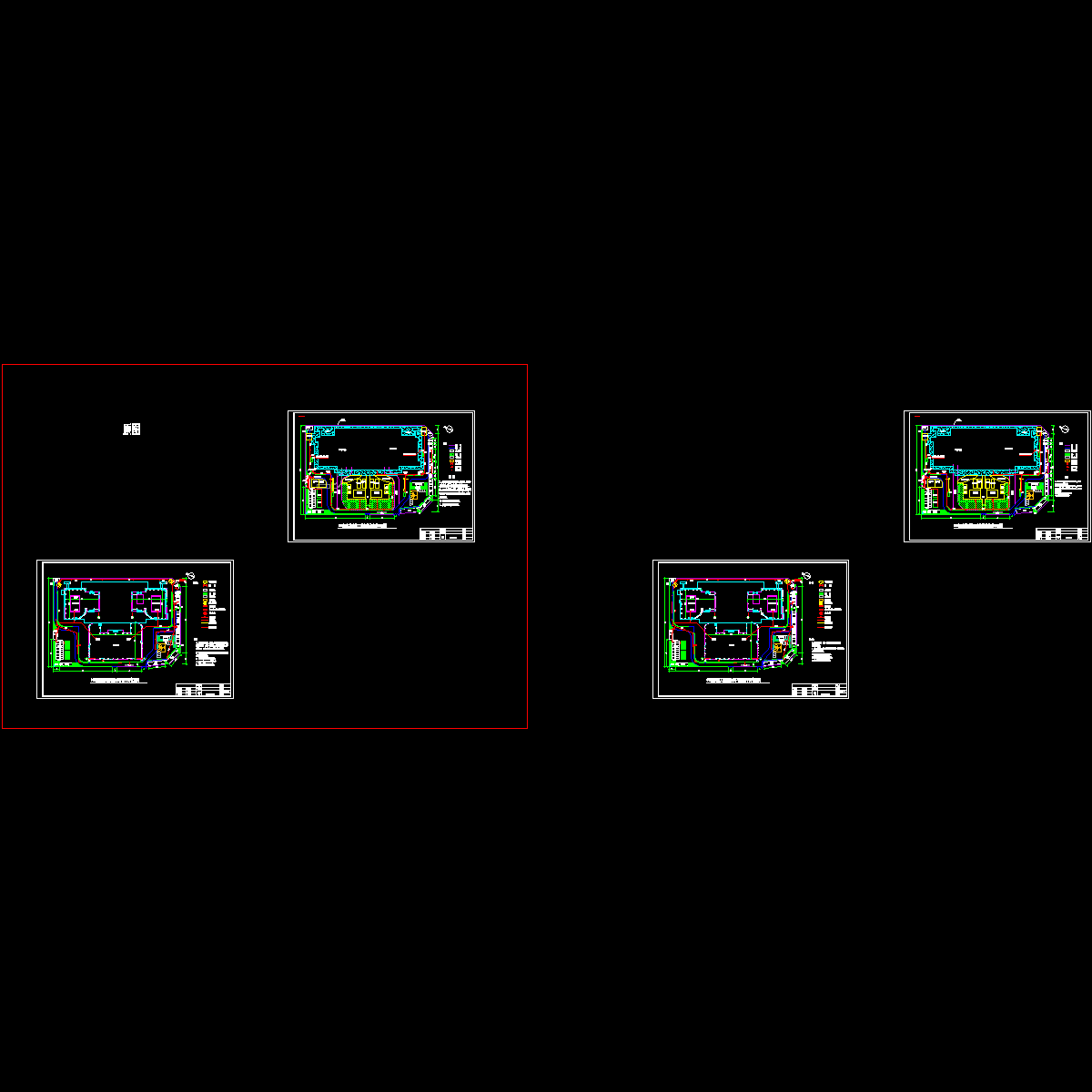

临建污水 平面布置图 .dwg
临建雨水平面布置图.dwg
施工现场消防平面.dwg


20

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
