[学士]某六层办公楼结构毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某六层办公楼结构毕业设计(含计算书、建筑结构设计图)
该项目是位于广东省东莞市六层的框架办公楼，建筑占地面积39.0mX17.8m，内设办公室、洗手间、会议室、保安室、清洁室等。
建筑结构的安全等级（建筑结构可靠度设计统一标准GB50068-2001）为二级，确定结构重要性系数γ0=1，αmax=0.1g, T g =0.35。建筑地区地震基本烈度为7度；建筑场地类别Ⅱ类；设计地震分组为第一组，抗震设防类别（建筑工程抗震设防分类标准GB 50223-2004）为丙类；抗震设防烈度为7；框架抗震等级三级。结构的设计使用年限为50年。采用的主要材料为C30混凝土;钢筋:HPB235、HRB335。
内容包括：
计算书：
1 绪论
2 框架结构设计（手算部分）
3 框架结构设计（电算部分）
共35页。
该资料包含：

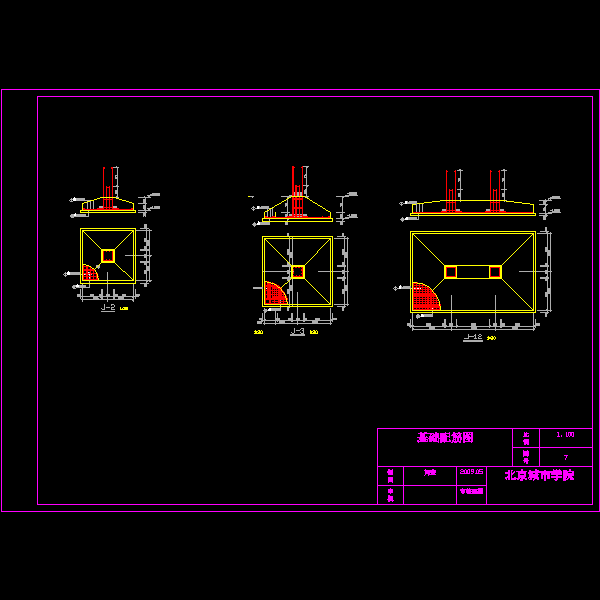

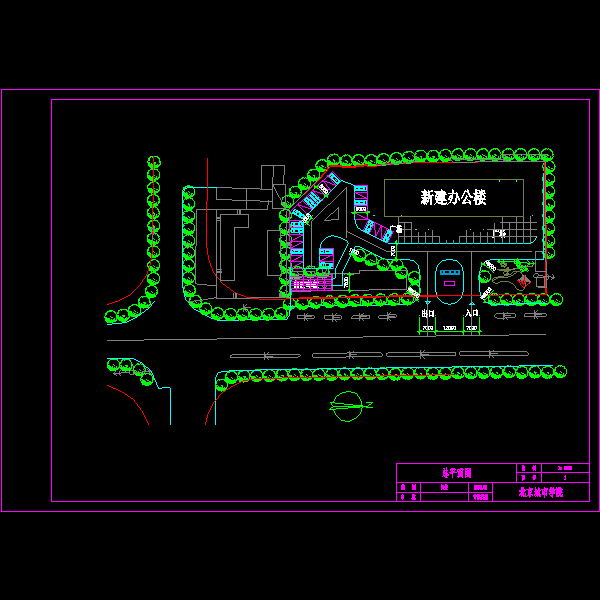

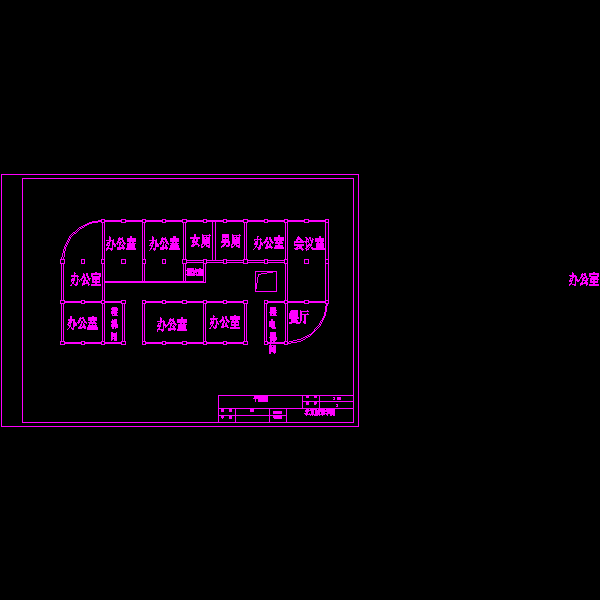

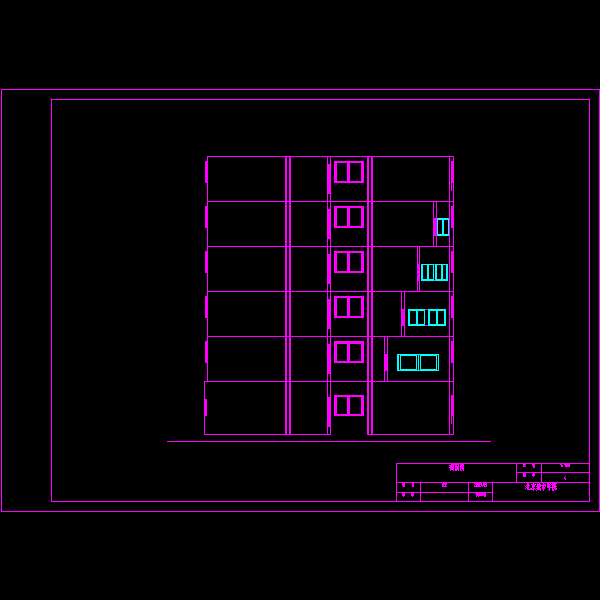

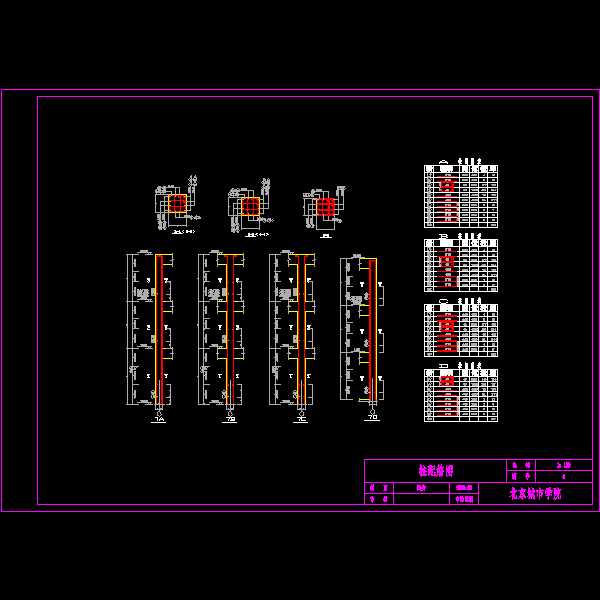

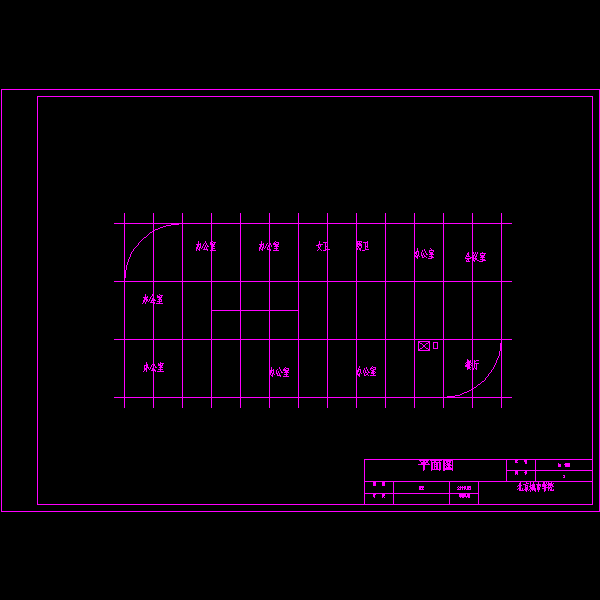

总平面图、平面图、立面图、剖面图、梁配筋图、柱配筋图、基础配筋图、楼梯配筋图、框架配筋图、框架配筋图共10张图纸。

剖面.dwg

基础构造图.dwg

平面.dwg

平面图.dwg

总平面图.dwg

柱施工图.dwg
