一份框架医院毕业设计方案(建筑结构设计CAD图纸)(钢筋混凝土)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某框架医院毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某框架医院毕业设计(含计算书、建筑结构设计图)
采用钢筋混凝土全现浇框架结构，共五层楼，底层层高3.9m，二～五层层高为3.3m。本建筑总长为43.2m，总宽为16.8m，总高为18.9m。
本建筑采用三跨内廊式建筑，两边跨跨度均为7.2m，中跨跨度为2.4m。建筑物总体呈长条形，总长为43.2m，总宽为16.8m，总高为18m。
内容包括：
Word计算书：
第一部分 设计条件
第二部分 结构方案的选型及布置
第三部分 横向框架内力计算
第四部分 梁、柱的内力组合
第五部分 梁、柱的截面设计
第六部分 基础设计
第七部分 楼梯设计
第八部分 现浇板设计
图纸：
施工说明、基础平面配筋图、框架梁模板图、框架柱模板图、结构平面布置图、屋顶结构平面布置图、楼梯剖面、框架配筋图共9张图纸。

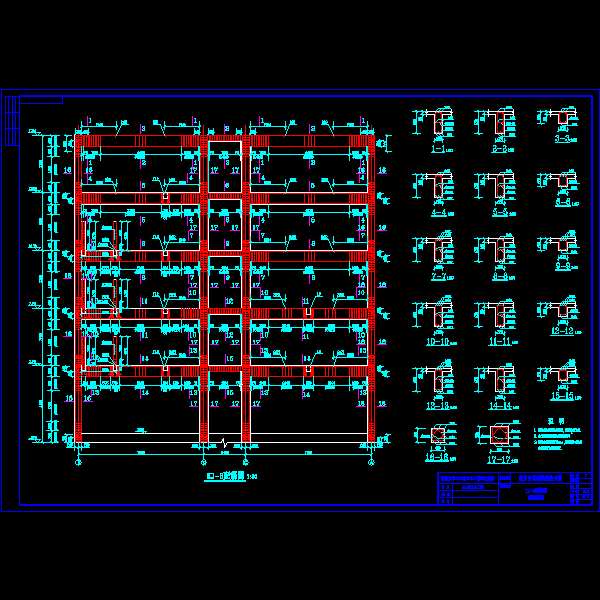

kj-6配筋图.dwg

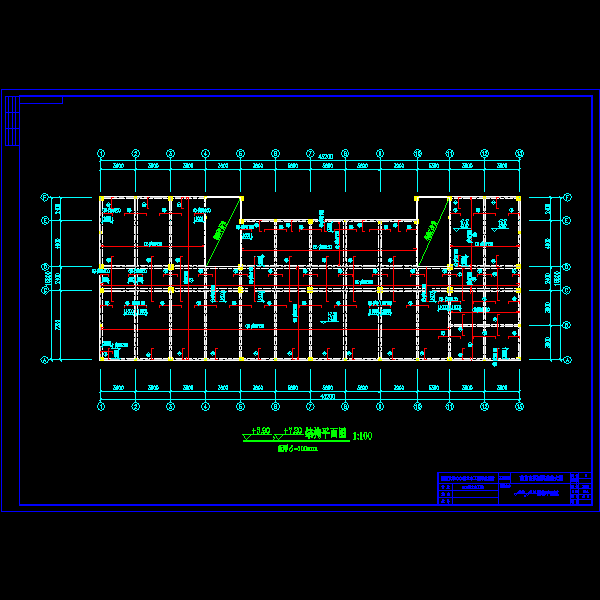

二三层结构平面布置图.dwg

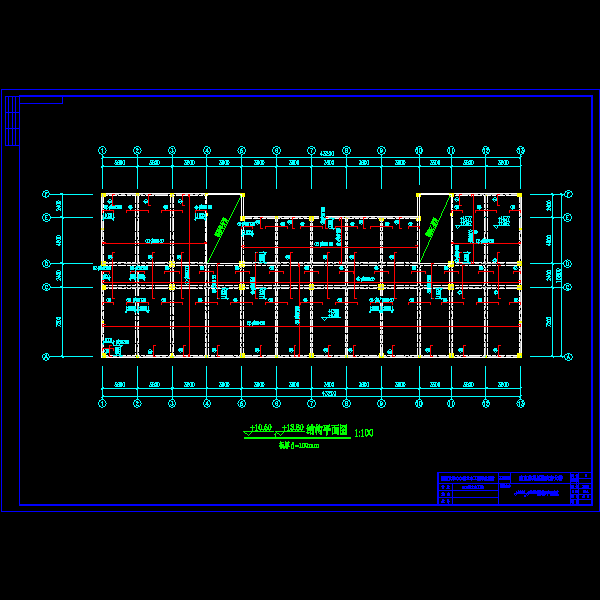

四五层结构平面布置图.dwg

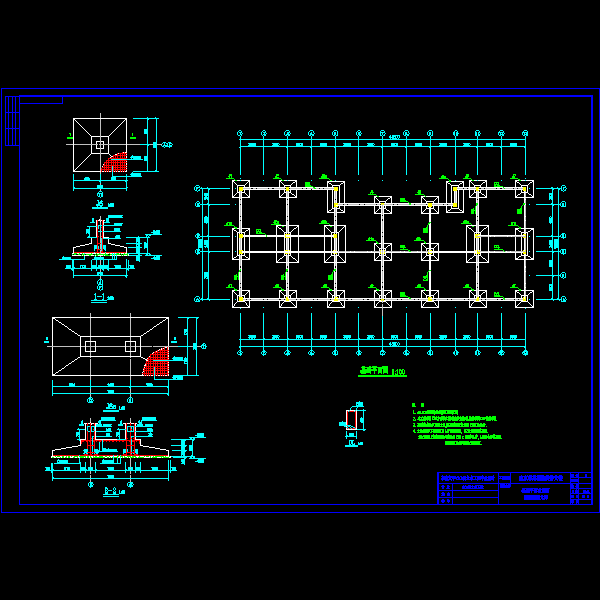

基础平面配筋图.dwg

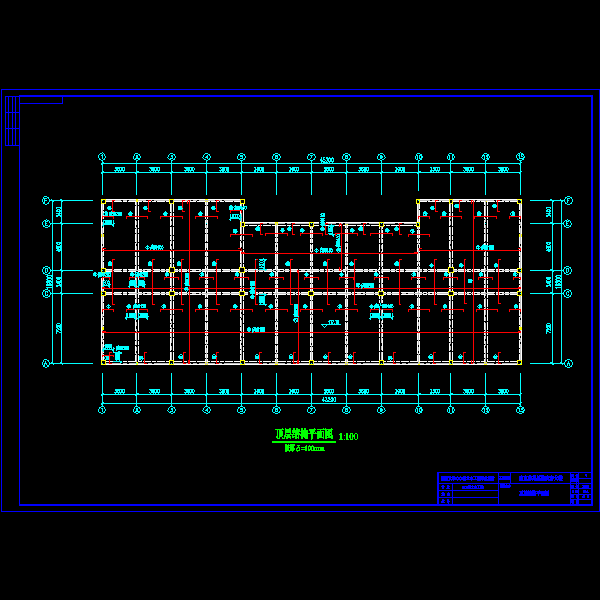

屋顶结构平面布置图.dwg

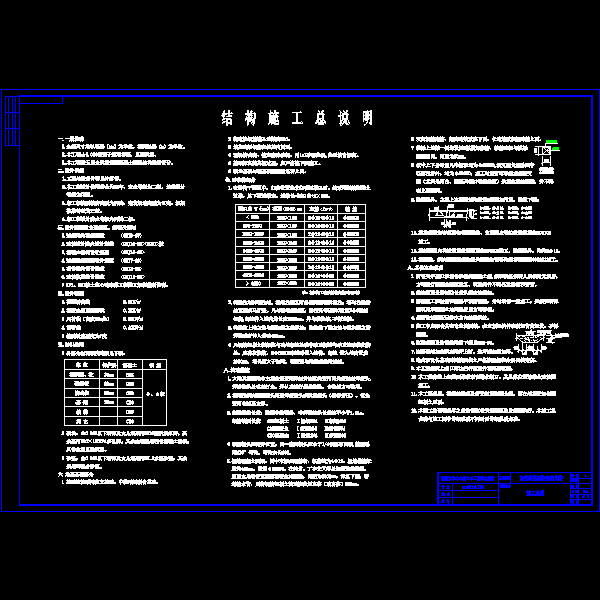

施工说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 17:27:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
