3层欧式风格售楼中心建筑施工CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：20张
• 建筑设计面积：1982.33平方米
• 占地面积：770.77平方米
• 建筑高度：12.230m
• 地上层数：5层
• 设计效果图：有

附件详情

该项目为某三层欧式风格售楼中心 建筑施工 图
建筑地点：大连市
建筑基底面积：770.77m2
建筑物使用性质：公建
建筑工程等级：二级
设计使用年限：50年
耐 火 等 级：二级
建筑高度：12.230m
屋面防水等级：三级
总建筑设计面积：1982.33m2
地上：5层
结 构 形 式：框架
抗震设防烈度：7度

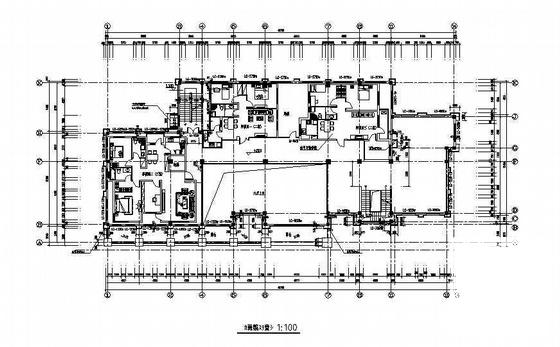

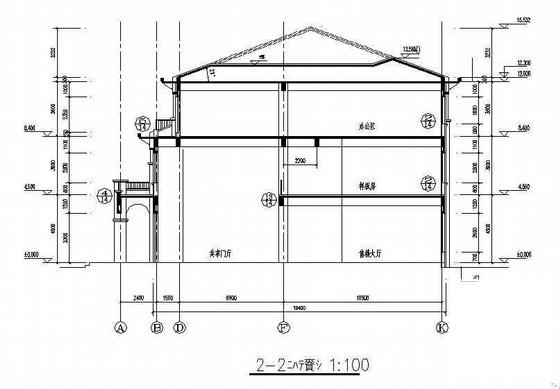

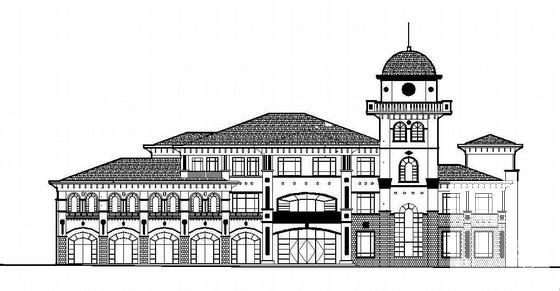

图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共二十张图纸
设计功能包括：售楼大厅、库房、样板间二（三室）、样板间一（二室）、样板间三（二室）、办公区、露台等等
