混凝土拱桥施工组织设计（31页）

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 桥梁用途：公路桥
• 桥梁材料类型：预应力钢筋混凝土桥
• 长度类型：大桥
• 桥梁总长度：167.808mm
• 水上、陆上桥梁：水上桥梁
• 桥梁基础：扩大基础,钻孔灌注桩
• 桥梁上部结构：拱桥
• 编制时间：近代

附件详情

• 第一章项目概要
• 第二章编制依据及则
• 第三章施工 场地布置 及总体施工案
• 第四章主要项目 施工方案 和法
• 第一节基础及承台施工
• 第二节拱座及摩擦板钢筋混凝土施工
• 第三节墩身（台）及拱上立柱施工
• 第四节盖梁施工
• 第五节台身、台帽施工
• 第六节主跨钢筋混凝土拱肋施工
• 第七节肋板梁施工
• 第五章工程质量保证总体措施面
• 第六章工程安全技术保证措施
• 附图1：3T 缆索吊机总布置图
• 附图2：拱肋混凝土现浇支架总布置图
• 附图3：拱肋分段浇注示意图
• 附图4：拱板梁现浇支架总布置图

附件详情

项目概要：
桥梁全长167.808m，桥宽10m，桥梁平面位于半径为65m 和50m 的圆曲线及其缓和曲线上。跨径组合为6×12.5 + 9.908 + 9.904 + 12.496 + 12.5 + 2×10 + 2×12.5m 的预应力肋板梁，其中7～11＃桥墩支承在一跨65m 单箱双室箱形拱上。
引桥基础采用明挖扩大基础和桩基，桩径为1.2m，拱座位置5条桩基桩径为1.5m。墩身采用空心薄壁墩。K0+870.516 大桥6＃及12＃墩为交界墩，拱座采用桩基和墩后的摩擦板，依靠其自重以及其桩基础产生的摩阻力以平衡拱的水平推力。拱座基础桩径为1.5m，后摩擦板基础采用16 根Φ1.2m 桩基。

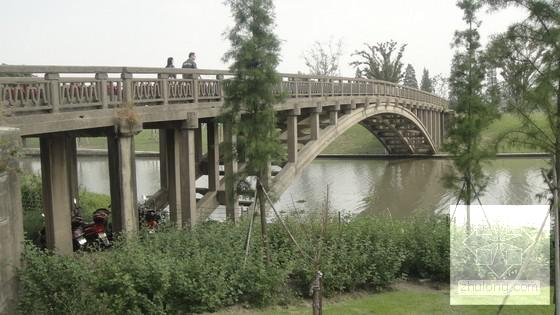

K0+870.516 大桥主跨采用上承式拱桥结构，净跨64.04m，矢跨比为1/3.25，悬链线拱，拱圈厚1.5m，宽4m，采用C40 钢筋混凝土。根据现场地形特点，拱肋拱圈采用型钢支架加满堂钢管 脚手架 现浇施工，拱肋混凝土浇筑顺序采用分段、分层（两层）浇筑。拱上立柱为空心薄壁墩。拱圈上部结构为弯肋板梁，先简支后桥面连续。
......
混凝土施工措施：
拱座采用C40混凝土，摩擦板采用C20混凝土，由于两者混凝土面积大，均需按大体积混凝土施工要求施工，采用加大粉煤灰掺量（粉煤灰掺量控制不大于18%），根据试验适当降低水泥用量。埋设冷却水管等有效措施降低水化热。
......
，共31页。

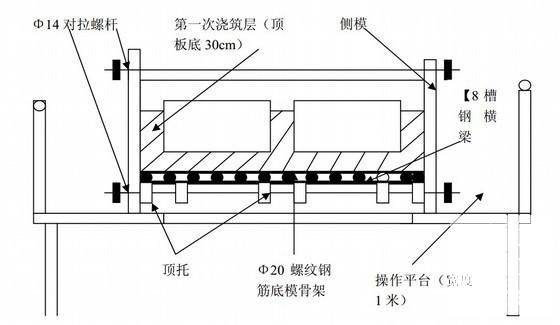

拱肋现浇支架
