公路钢筋混凝土板拱桥设计CAD图纸(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.设计总说明
• 2.桥梁总体布置图
• 3.承台、拱座构造图
• 4.承台钢筋构造图
• 5.拱座、台帽配筋构造图
• 6.拱圈配筋构造图
• 7.挡墙、路面构造图
• 8.石栏板设计图

附件详情

一.设计标准:
1.桥梁全长28.558米,净跨L=6.0m，桥宽B=6.9m,其中车行道6.0m。
2.桥型:上部结构采用钢筋混凝土板拱.主拱圈高度为45cm,矢跨比1:2,主拱圈采用圆弧线.下部结构采用60cm×60cm松木桩扩大基础；
3.设计荷载：汽--10，拖--50
4.通航标准：无通航标准。
5.充分考虑小区小品桥型的美观要求，桥面线型采用R=14米的凸型圆曲线与R=59.24米的凹型圆曲线相连，并与两边零坡引道接顺。

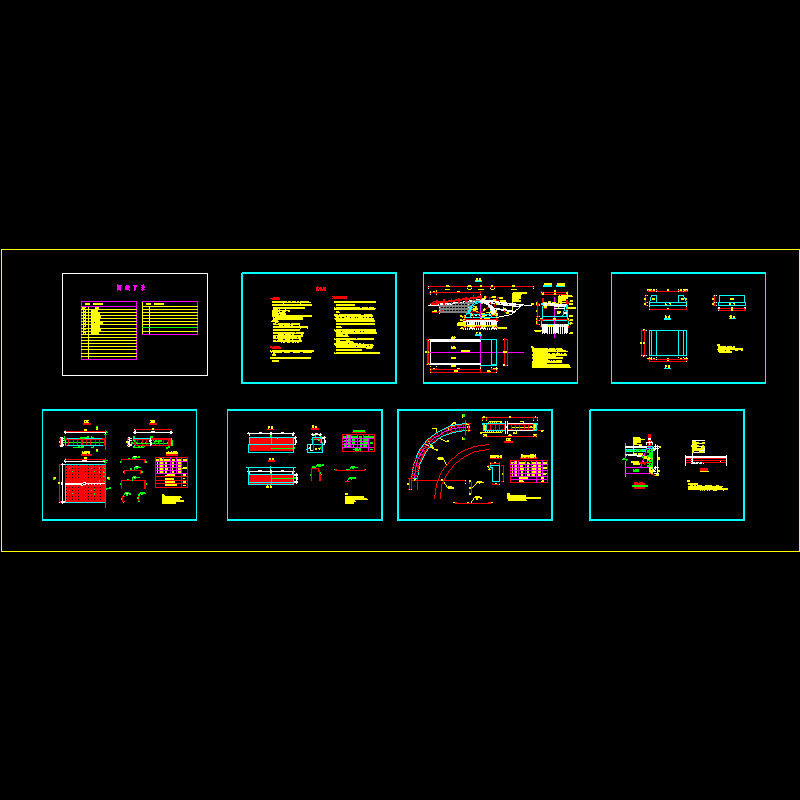

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
