净宽11.25米空心板小桥及通道分项施工方案

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 项目概要
• 第二章 施工组织机构及机械设备
• 第三章 工程主要目标
• 第四章 施工方案和施工方法
• 一、施工工序
• 二、 施工工艺 和方法
• 1.施工放样
• 2.基坑开挖
• 3.扩大基础施工
• 4.桥台台身施工
• 5、预应力混凝土空心板施工（详见先张法预应力空心板施工方案）
• 第五章 质量、安全保证体系
• 第六章 质量保证措施
• 第七章 安全保证措施及安全事故应急预案
• 第八章 环境保护体系与措施

附件详情

编制依据：《公路桥涵施工技术规范》（JTG/T F50-近代）
高速公路主线按高速公路标准建设，设计时速100公里/小时，路基宽度26米双向四车道，桥涵设计荷载：公路-Ⅰ级。桥面净宽：大中桥2X净—11.50米；小桥、涵洞2X净—11.25米；通道2X净—11.25或11.50—11.25。
首件产品计划于11月4开工，11月24日完成施工
……
工程主要特点：
下部结构为M10浆砌片石扩大基础，桥台采用U型桥台、M10浆砌块石镶面；上部结构为预制混凝土空心板。
……
施工工序：
扩大基础施工顺序：施工放线→基坑开挖→ 基坑降水 →地基承载力检测→扩大基础砌筑→养生→基础验收。
桥台施工顺序：施工放线→桥台砌筑→块石镶面→养生→桥台验收。
空心板施工顺序：修筑和清理台座→张拉预应力筋→绑扎底板和侧板钢筋→安装侧模→浇注底板混凝土→安置内模并固定→绑扎顶板钢筋→浇注腹板及顶板混凝土→养生→吊装。
……
共计26页，

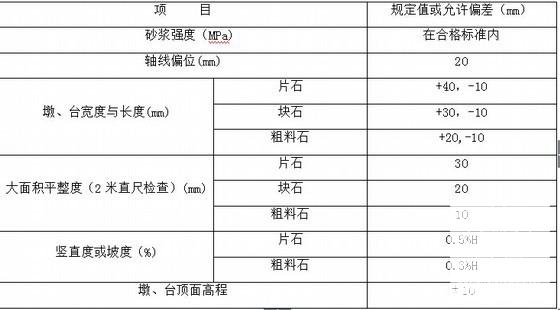

墩台砌体及位置及外形尺寸允许偏差

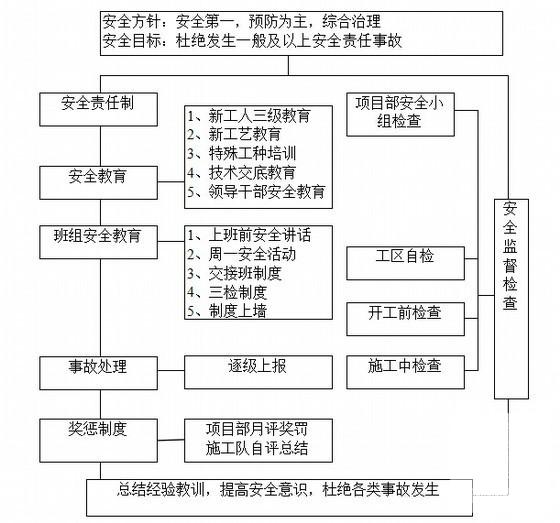

安全保证体系框图
