φ1.3m、φ1.2m圆柱墩身首件工程施工方案21页（定型钢模）

ghjkkkff · 发表于 2020-4-7 20:30:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

一、编制依据
二、编制范围
三、项目概要
四、首件工程施工方案及编制目的
五、施工组织及安排
六、施工工艺流程、方法
6.1施工工艺流程
6.2施工方法
1.基础顶部结合部位浮浆凿除施工
2.施工放样
3. 脚手架搭设
4.钢筋加工及安装
5、模板制作及安装
6、混凝土浇注
7、砼养生
6.3墩柱施工技术措施
七、质量检验
八、质量保证措施
九、安全生产、环境保护
十、文明施工

附件详情

编制依据：《公路桥涵施工技术规范》（JTG/T F50-近代）

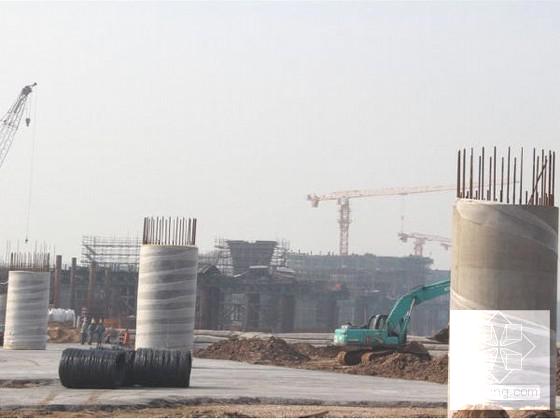

高速公路主线按设计时速100公里/小时建设，路基宽度26米双向四车道，桥涵设计荷载：公路-Ⅰ级，设计洪水频率：大、中、小桥及涵洞、路基1/100。圆柱墩身有φ1.3m、φ1.2m二种，其中φ1.3m圆柱墩身设置桩柱系梁，圆柱墩身最大墩高为14.347m，最小墩高为1.464m。扩大基础。开工日期为11月20日。
施工方法：墩身采用定型钢模立模、风缆固定。墩柱施工前对墩柱轮廓线范围内的承台顶面（扩大基础顶面）混凝土全部凿毛（包括钢筋保护层范围内）。待桩砼强度不小于10Mpa时，采用人工手持风镐凿除扩大基础顶面(承台顶)的浮浆。脚手架采用Φ48×3.5 mm钢管搭设，所用钢管和扣件必须符合国家标准，严禁采用严重锈蚀、弯曲变形或有裂纹的钢管及脆裂、变形、滑丝的扣件。钢筋采用钢筋成型机集中制作。墩柱圆弧模板直径1.0m、1.2～1.6m六种，模板面板厚度5mm，平面及圆弧模板单节长度分别为1.0m、2.0m及5.0m不等，可根据实际需要配置一定数量不同长度模板。每节采用两块模板围成。拼缝处采用螺栓固定。
……
共计21页，

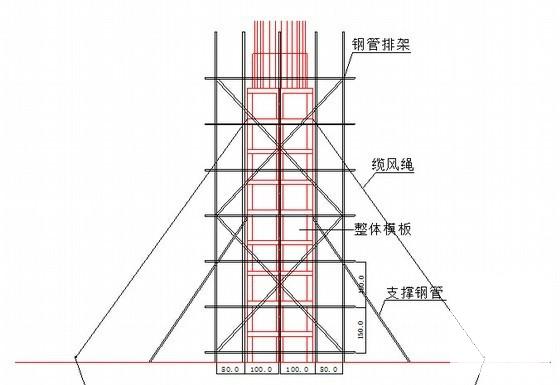

墩柱模板安装与加固图

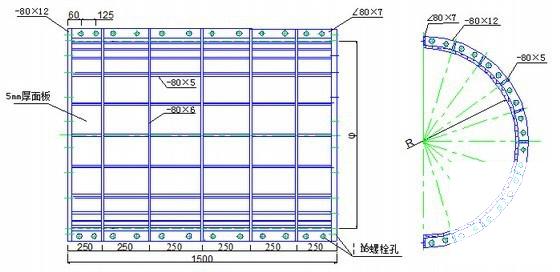

圆柱墩模板设计示意图

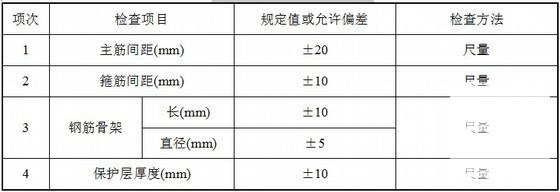

钢筋安装检查实测项目

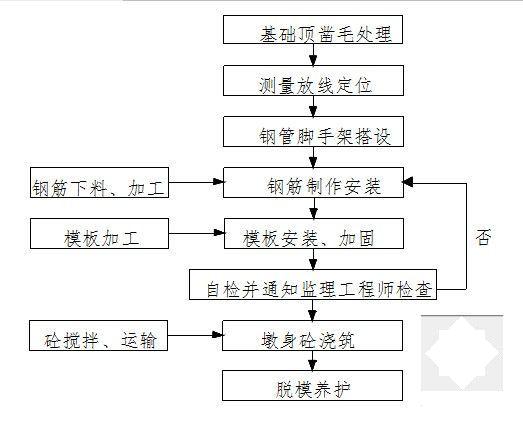

墩柱施工工艺流程图
