适用范围：
适用于公路、铁路工程中圆端形及和矩形变截面空心桥墩施工。
......
工法特点：
1.采用大块钢模板施工，混凝土表面平整度、垂直度易于调整、控制，墩身外观质量好，同时避免了施工误差的积累，轴线能够得到有效控制。
2.翻模 施工工艺 对混凝土的损伤小，能够很好的保护混凝土表面及棱角。上、下层模板通过螺栓紧密连接，新老混凝土接缝好，无错台。
3.采用定型钢模板板作为翻模，通过起吊设备吊装，施工进度快，劳动强度低，安全系数大。
4.采用桁片作为施工平台，并作为模板的加固背杠，既可增强模板刚度，又可节约材料，降低了施工成本，更加方便了施工人员现场操作。
5.翻模 施工工艺 有利于清理模板和涂刷脱模剂，不易污染钢筋和混凝土。
6.翻模 施工工艺 简单、易于掌握。
......
工艺原理：
利用已浇筑成型的钢筋混凝土为支撑主体，内、外模板通过拉杆与混凝土实现密贴，由下层模板与混凝土之间的粘结力和摩擦力支撑上层模板及操作平台。随着墩身钢筋骨架的接高，通过起重设备逐节向上翻升模板，完成每次预定高度的墩身混凝土浇筑任务，如此反复循环直至墩顶。该工艺既解决了空心高墩一模到顶所导致的钢筋、混凝土施工等技术难题，又保证了工程质量、施工安全，同时也降低了施工成本。
......
，共7页。

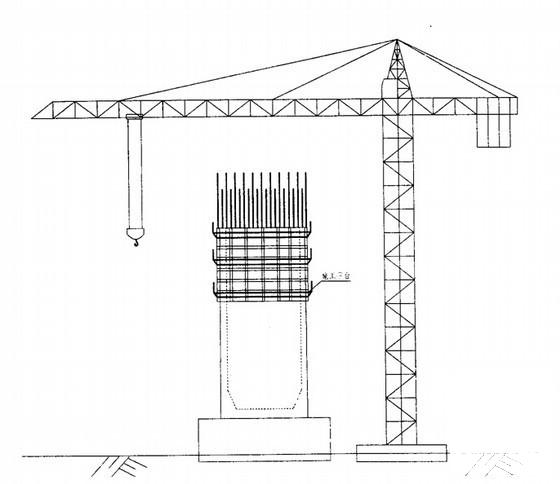

翻模施工示意图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
