[CAD]国际机场航站楼工程玻璃及石材幕墙施工方案（256页鲁班奖）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

新航站楼以直径108米的离港大厅为核心向两翼对称展开，两翼狭长（单翼长约200米），外立面周长约1050米航站楼外墙选用玻璃、铝单板及石材幕墙。航站楼分地下一层，地上二层和夹层，总建筑面积约10.2万平方米，幕墙工程面积约10万多平方米。 　　 玻璃幕墙采用框支撑玻璃幕墙和当今世界较流行的拉索式点支撑玻璃幕墙两者技术的结合；采用挤压成型的高强度铝合金横梁来承担水平方向的荷载，高性能拉索来承担垂直方向的荷载。 　　钢结构工程由237榀钢结构管桁架组成，工程总量约为900吨。 　　…… 　　施工难点分析： 　　1、该项目建筑体量大，外形曲面较多，测量放线难度较大。 　　2、质量要求高，为确保获得内蒙古自治区建设工程“草原杯”，达到 “中国建筑钢结构金奖”和“中国建筑工程鲁班奖”标准，因此精度要求高是该工程的重要特点之一。 　　5、钢桁架吊装的起始点该项目施工的难点之一。 　　6、竖向不锈钢吊索与横梁的调节固定是该项目施工的难点， 　　7、金属屋面T型固定座安装是该项目施工的难点之一。 　　8、金属屋面铝板锁边也是该项目施工的一个难点。 　　9、屋面板与天窗连接的节点处理也是该项目施工技术的难点和重点之一。 　　10、铝板焊接是该项目施工的难点之一。 　　…… 　　主要施工方案： 　　第一节 S1系统玻璃幕墙的安装方案 　　第二节 S2系统幕墙施工方案 　　第三节 S3系统明框玻璃幕墙的安装方案 　　第四节 S4系统屋顶采光顶的安装方案 　　第五节S5系统金属屋面的安装方案 　　附录一 施工平面布置图 　　附录三 施工进度计划 　　…… 　　256页，编制于2010年。

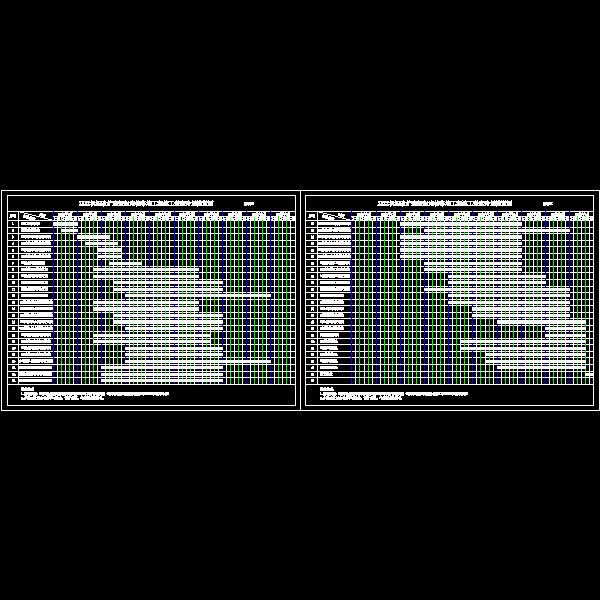

施工进度计划（附录三）.dwg

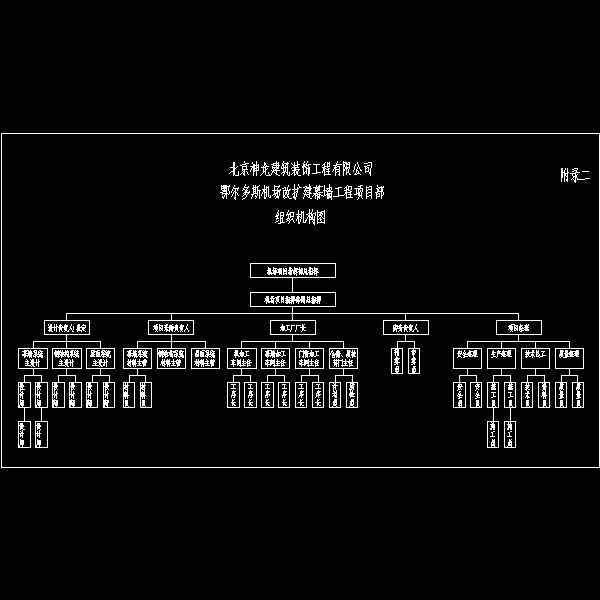

组织结构图附录二.dwg

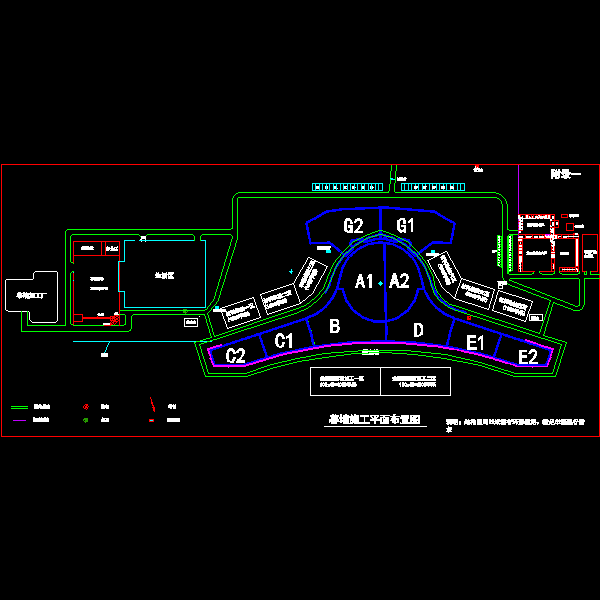

附录一：施工平面布置图.dwg

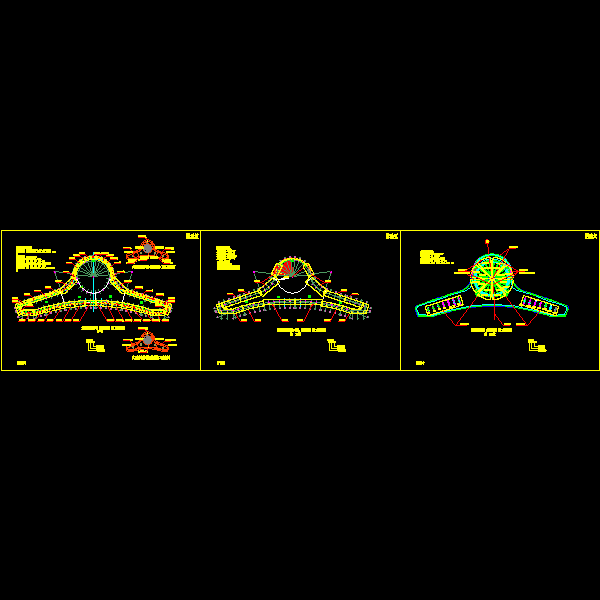

附录四~六.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-9 21:54:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
