天然气长输管道建设工程施工组织设计(测量放线)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

长输管道 建设工程 是由首站、末站以及与它们相连接的管道组成，是一个庞大复杂的系统工程。各施工工序当中，对于几个重要环节要严加控制，即管道的防腐质量、管道的焊接质量、管道的埋深质量和耐压试验质量，这几个环节控制好了，整个工程质量才有保证。长输管道施工必将要遇到许多无法预料的难点和障碍，因此 施工方案 和程序要结合具体现场实际，重点突出科学性和针对性，保证上道工序与下道工序的合理衔接和质量支持。
……
1.3.1 测量放线

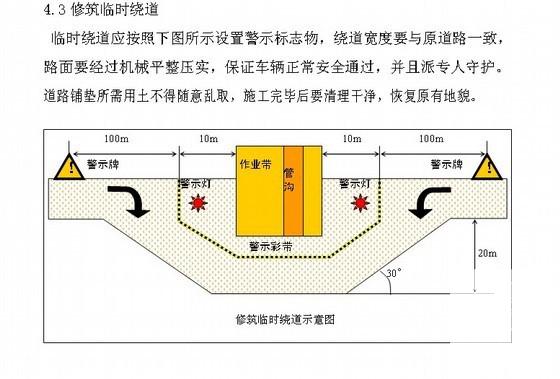

1.3.2 施工作业带开拓
1.3.3 管材检验与运输
1.3.4 布管
1.3.5 组装
A、组装前用棉布和钢丝刷等工具将管口两端10mm范围内的油污、铁锈等清理干净，并检查管口是否存在压痕、裂纹等缺陷，如发现要及时通知监理并按要求修复，不符合要求的管子坚决不得使用。
1.3.6 焊接
1.3.7 通球
1.3.8 试压
……
6.2.13 主管道穿越

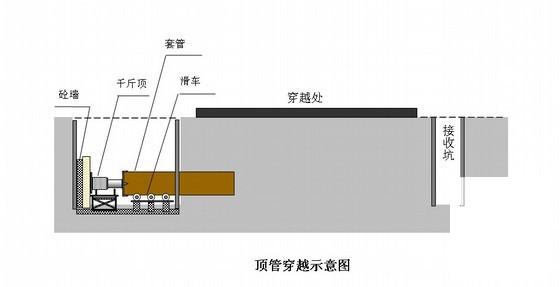

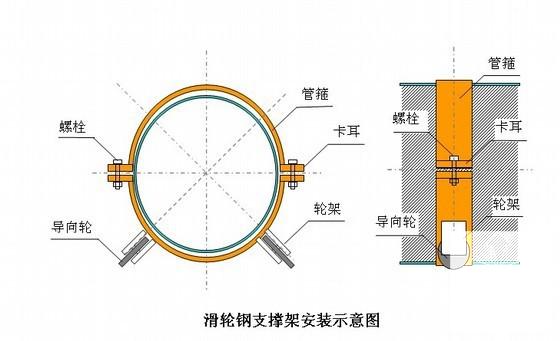

6.2.13.1 塑料滑块、钢支撑架安装
A、试压合格后，安装塑料滑块及用于将主管道穿进套管的钢支撑架。
B、在主管上按设计要求安装支架，要求支架牢固，不得松动，滑块与端部密封面距离为1.0m，滑块与管壁之间加一层厚4mm的橡胶片做保护。
C、钢支撑架安装在管段的首端。
……
