一份水库大坝防渗加固工程施工方案（2014年含dwg格式CAD图纸）

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

【项目概要】
大坝为均质土坝，坝顶高程62.5m左右，坝顶宽度8~10m，坝顶长100m。上游坝坡坡比为1:2.5～1:3，下游坝坡坡比为1:2.5～1:3。上、下游坝坡均采用干砌鹅卵石护坡。
【工程存在问题】
大坝填筑取土取自风化料，填筑质量差，透水性较大，加之清基不彻底，压实及渗流系数不满足规范要求，是造成大坝坝体及坝基渗漏的主要原因。
【防渗设计】
根据渗控设计原理及实际工程运用情况，坝身防渗措施有：水平防渗，垂直防渗，下游排渗减压或他们的组合。根据该项目地质条件、工程特点和目前比较成熟且应用较为广泛的技术。该项目设计防渗可以考虑冲抓粘土心墙、粘土斜墙，深层搅拌、砼防渗心墙。
......
17页 CAD图4张

高喷防渗方案

薄壁抓斗砼防渗方案

射水造墙防渗方案

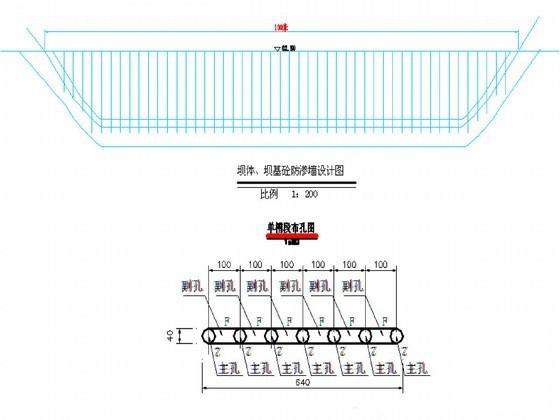

第 1 张图

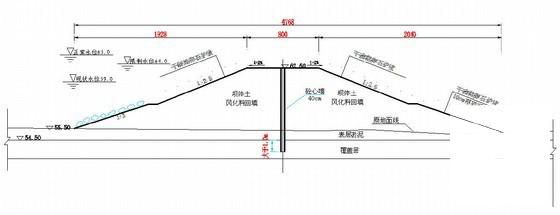

第 2 张图

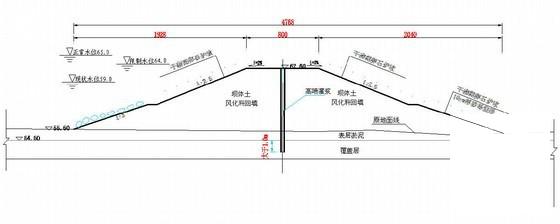

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
