一份三跨预应力刚构桥排水沉淀滤池设计详细图纸dwg格式CAD图纸(地基承载力)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

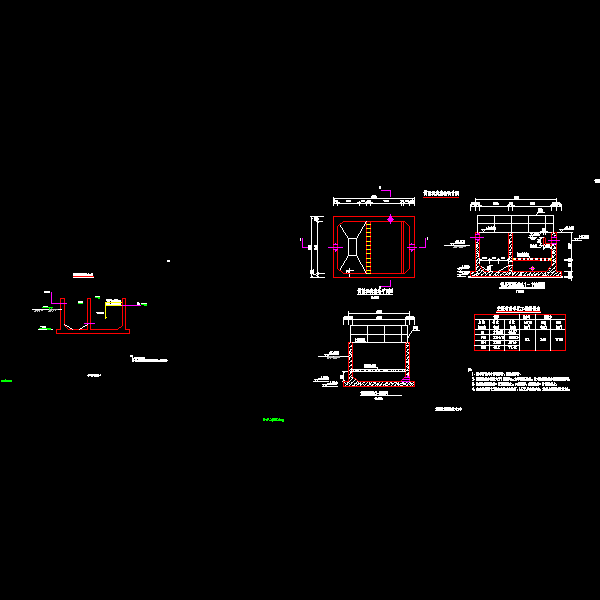

图中平面尺寸以毫米计，高程以米计。 　　地基承载力要求大于150kPa，如不满足要求，应对地基进行夯实或换填处理。 　　池底和池壁材料：C25混凝土，二级钢筋；垫层材料：C10混凝土。 　　水池内壁用1:2防水水泥砂浆抹面，M7.5号水泥砂浆，混凝土抗渗标号为S6。 　　在桥墩设置竖向排水和沉淀过滤池。 　　…… 　　图纸内含： 　　主要材料单元工程数量表 　　简易沉淀滤池1-1剖面图 　　简易沉淀滤池平面图 　　简易沉淀滤池2-2剖面图 　　简易沉淀过滤处理工艺 　　…… 　　共2张

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
