[防水等级]一份15层住宅商业综合楼建筑施工套CAD图纸（5号楼）

kack5566 · 发表于 2020-1-21 22:29:03

该帖子包含附件可供参考学习和下载，您可以点击这里搜索更多您想要的资源

建筑高度类型：高层建筑
图纸设计深度：施工图
项目所在地：湖北
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：7466平方米
建筑高度：48.3m
地上层数：15层
地下层数：1层
地下室功能：车库,设备用房
设计效果图：无

附件详情

1、项目名称：美xx堤二期
2、建设单位：宜昌xx嘉禾置业有限公司
3、建设地点：宜昌xxx路与沿江大道东南交汇处
4、建设规模及主要内容：
美xx堤（原xx国际）位于宜昌xx城区西陵一路以南沿江大道以东交汇处，用地西边可xx江美景，三边临城市道路，景观良好，交通便利，规划占地面积1.95公顷，美岸长堤一期2、3#楼已经建成，1#楼正准备建设。美岸长堤二期在基地的东部和北部，包括地下室及4#楼、5#楼。
地下室为停车场和设备用房，同时局部设平战结合人防防护单元。4#楼25层，建筑高度78.3米，建筑面积27188平方米，1、2层为商铺，3～25层为住宅(3层局部为居委会办公）。5#楼15层，建筑高度48.3米，建筑面积7466平方米，1、2层为商业和居委会，3～15层为住宅。
5、工程设计等级为一级；高层建筑火灾危险性为一类；耐火等级为一级；屋面防水等级为二级；地下室的防水等级为二级；抗震等级为6级，人防防护等级为6级设防。

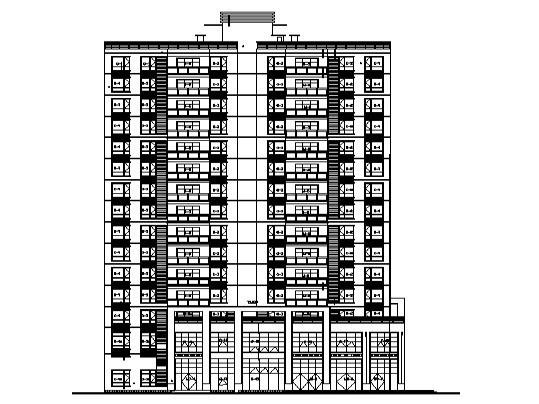

平面

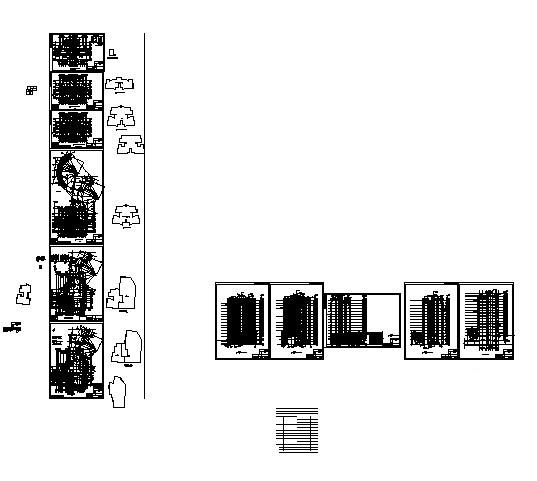

总图

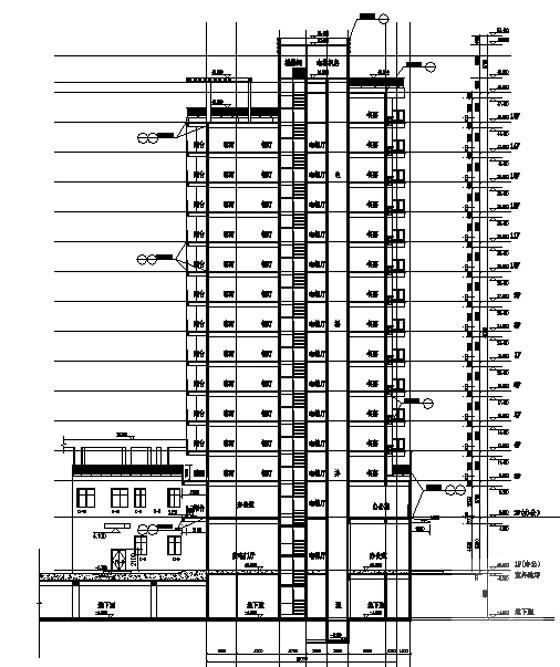

剖面图

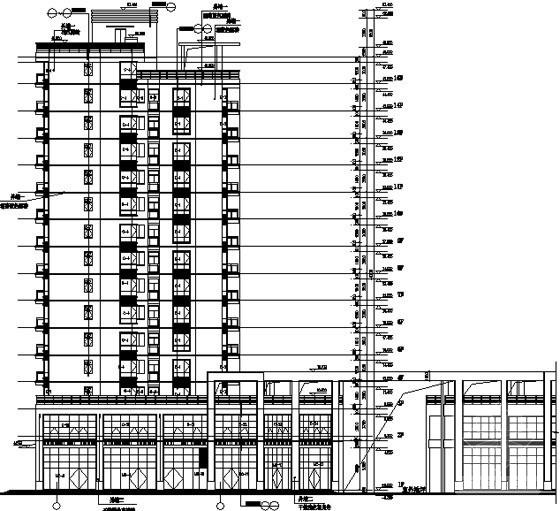

背立面图

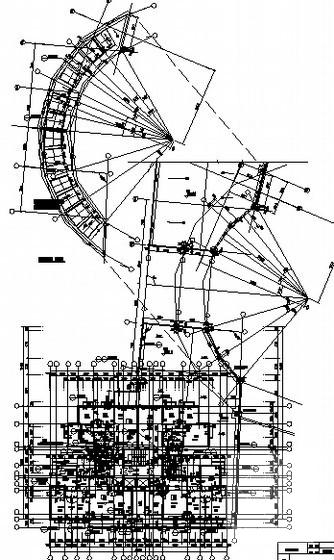

总图
