46层商业综合楼建筑施工CAD图纸(商业、办公)

  • 商业聚合形态:“点”式
  • 建筑类别:商业综合体
  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:云南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:41张
  • 建筑设计面积:146396平方米
  • 占地面积:18586.48平方米
  • 容积率:9.48平方米
  • 建筑密度:68.6%
  • 绿化率:38.6%
  • 建筑高度:167.30m
  • 地上层数:43层
  • 地下层数:2层
  • 地下室建筑设计面积:114694平方米
  • 设计效果图:无

附件详情

该资料为云南昆明***广场工程项目中的主塔楼部分,
该项目地上43层,地下两层,地上一至五层为商场,六至四十三层为写字楼.建筑高度为167.30米.
该项目结构体系为钢框架支撑结构体系
该项目防火设计的建筑分类为一类, 其耐火等级地上,地下均为一级.
规划占地面积:(18586.48平方米)
红线范围内用地:(15440.81平方米)
已建部分:副楼,裙房,地下室(114694平方米)
主楼:1~5层(11845平方米)
6~43层(52775平方米)
地上总建筑设计面积:146396平方米
建筑基底总面积:15095.7平方米
建筑密度:68.6%
容积率:9.48
知名地产总面积:1500平方米( 屋顶绿化3800平方米)
知名地产率:未含屋顶绿化10%;含屋顶绿化38.6%
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共四十一张图纸


2

3

4

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

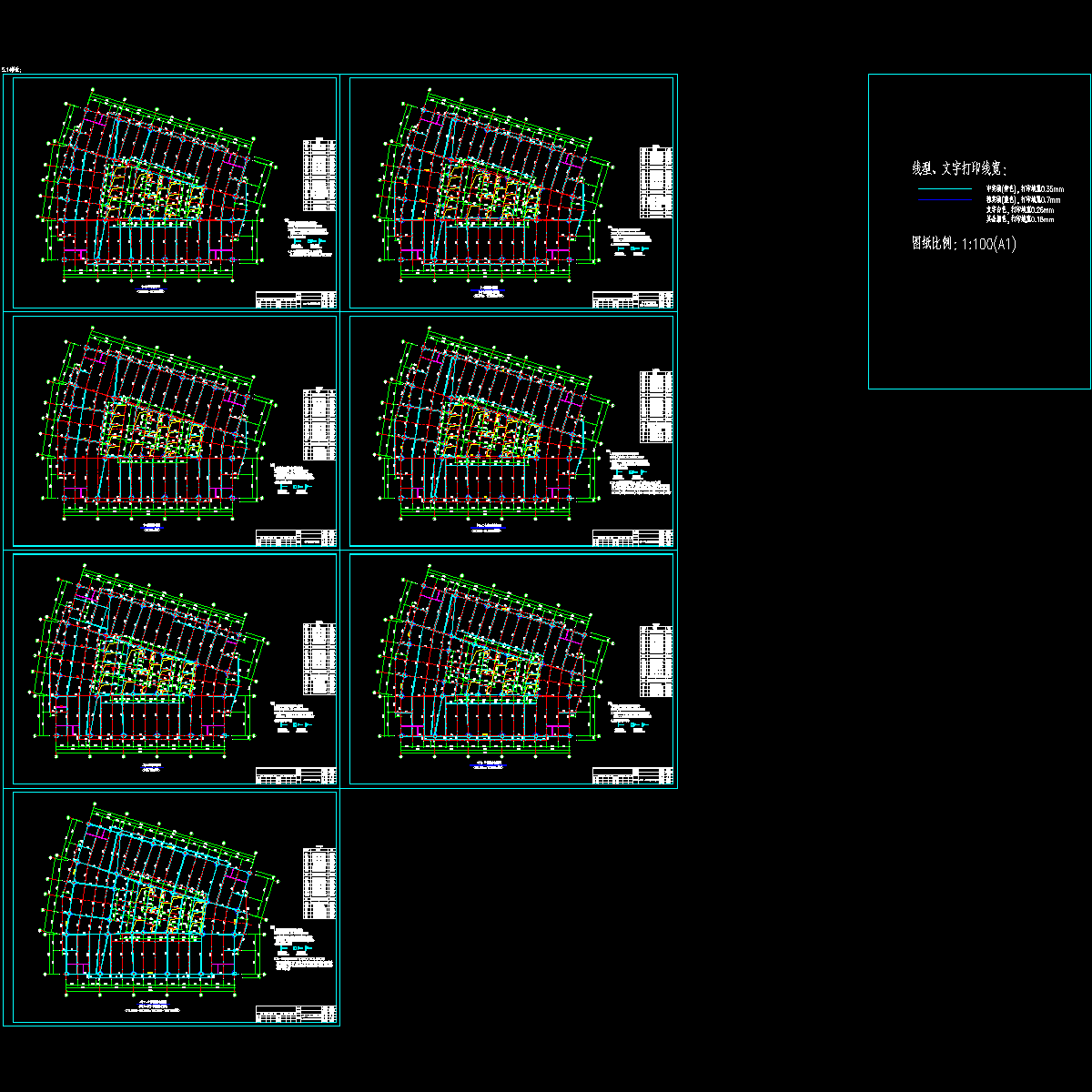

  • (结施16~22)七~四十一层梁布置图(5.18).dwg
    (结施16~22)七~四十一层梁布置图(5.18).dwg

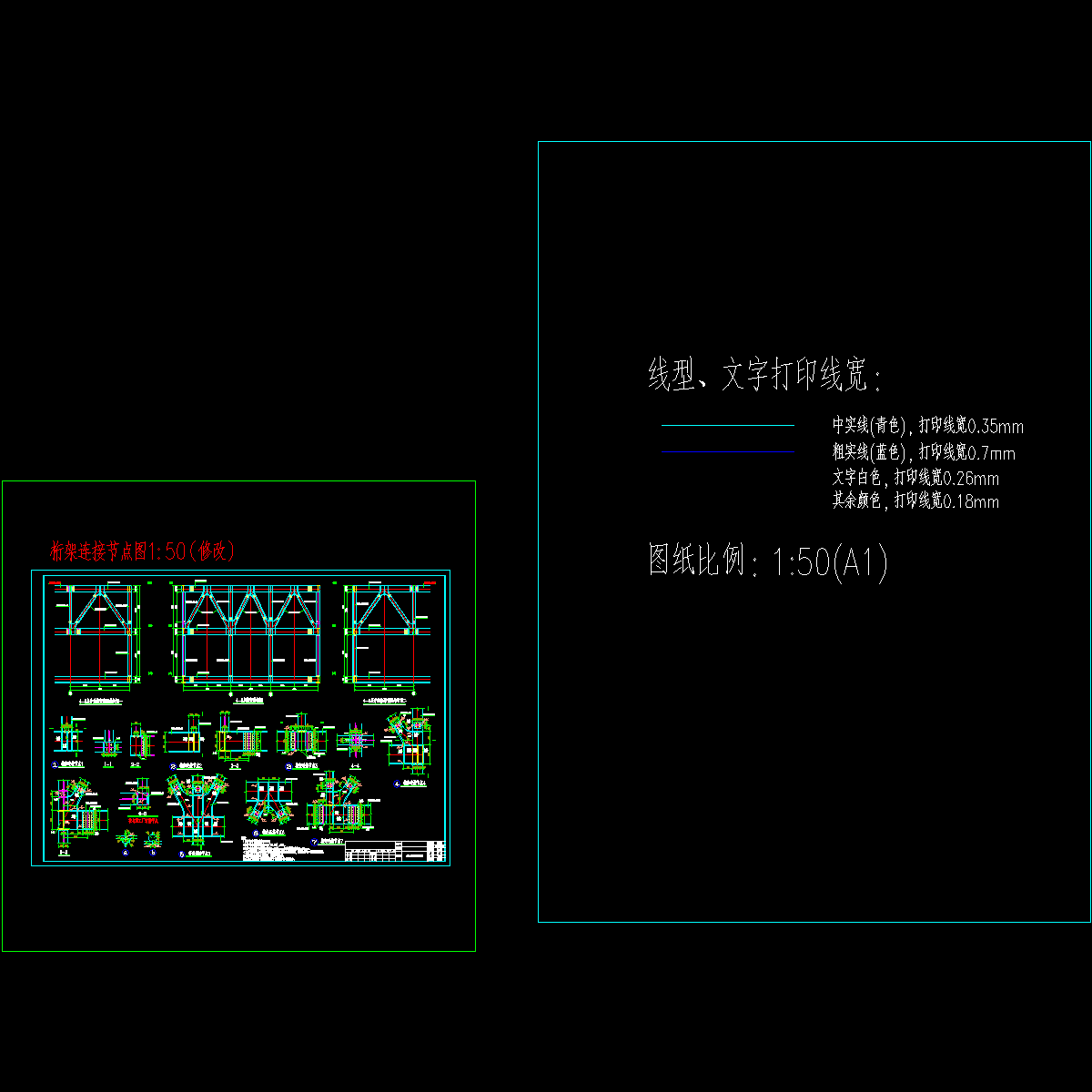

  • (结施29)4-5-6层桁架结构图.dwg
    (结施29)4-5-6层桁架结构图.dwg

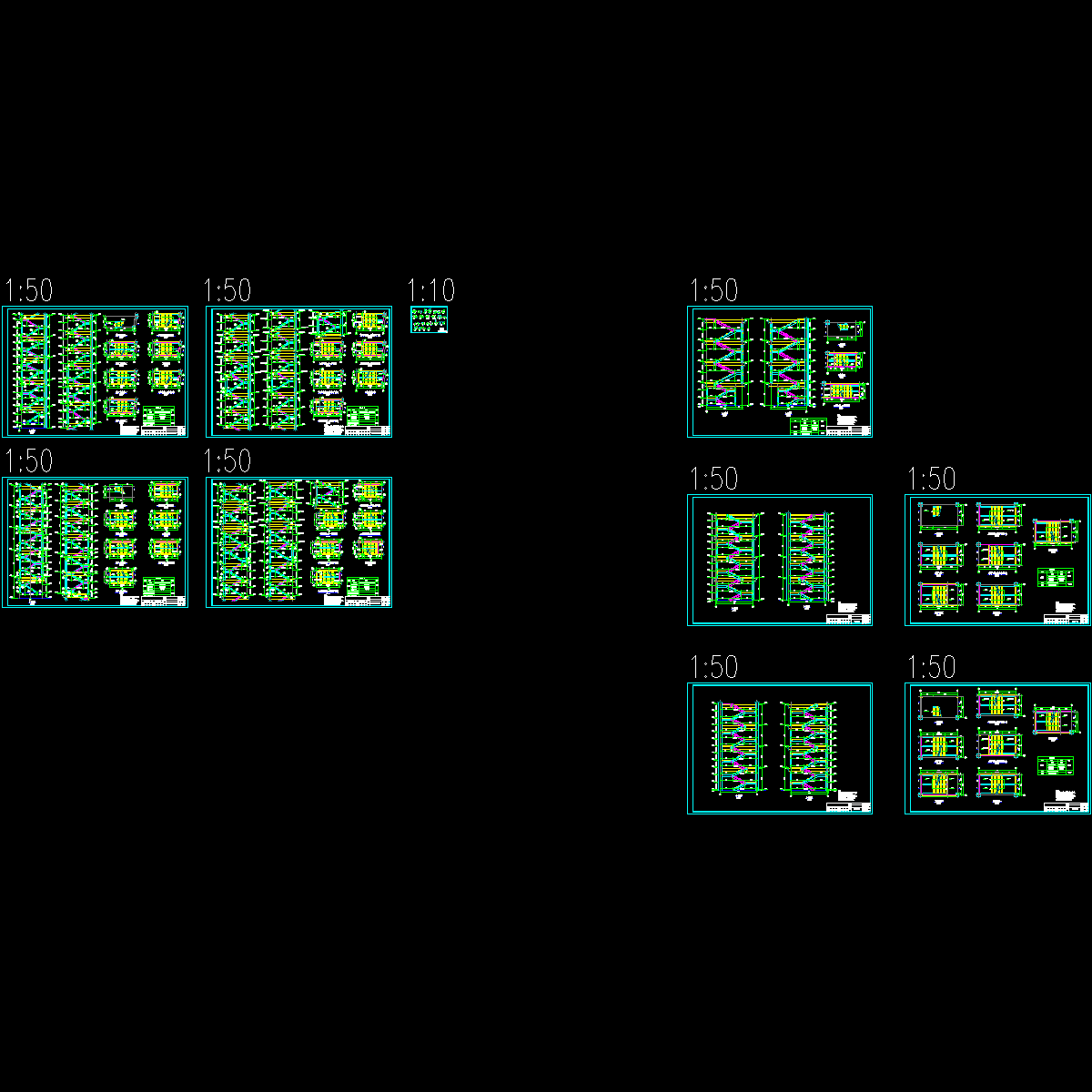

  • (结施67~76)楼梯.dwg
    (结施67~76)楼梯.dwg

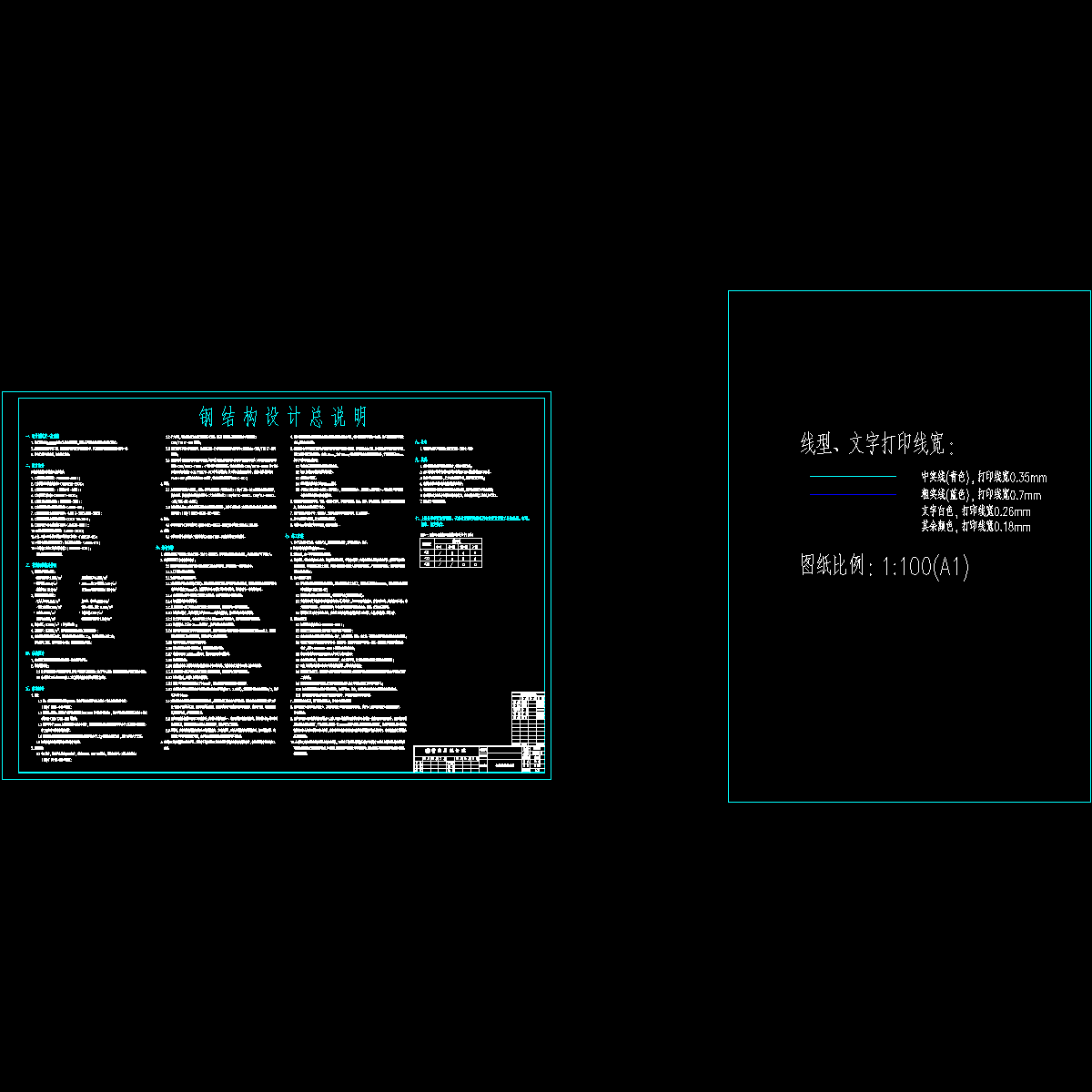

  • 结施01钢结构设计总说明修2.dwg
    结施01钢结构设计总说明修2.dwg

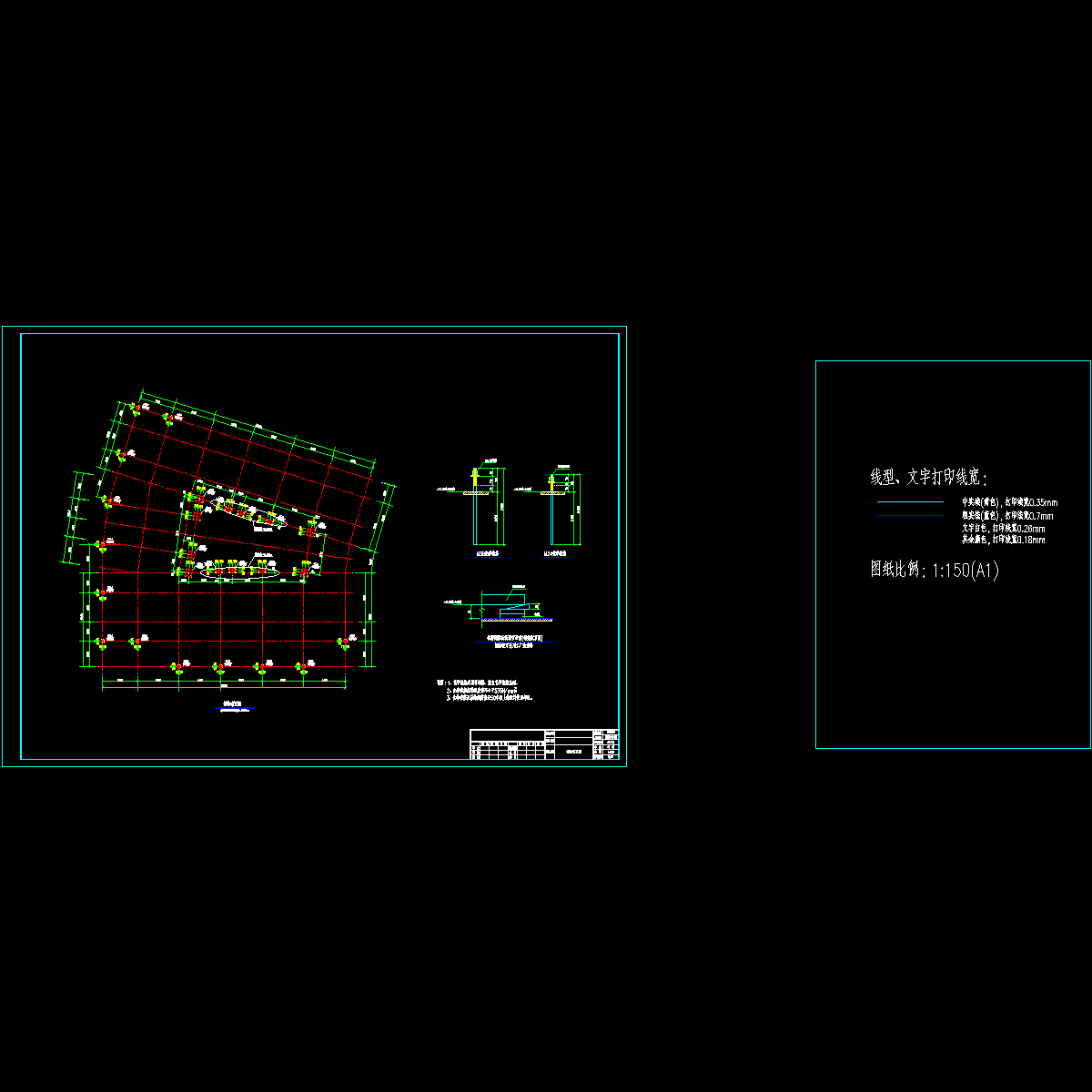

  • (结施-02)锚栓布置图.dwg
    (结施-02)锚栓布置图.dwg
  • (结施03~08)钢柱布置图.dwg
    (结施03~08)钢柱布置图.dwg
  • (结施09~10)地下一层和一层梁结构布置图.dwg
    (结施09~10)地下一层和一层梁结构布置图.dwg
  • (结施11~15)二~六层梁结构布置图.dwg
    (结施11~15)二~六层梁结构布置图.dwg
  • (结施23~28)四十二~屋顶层梁结构布置图.dwg
    (结施23~28)四十二~屋顶层梁结构布置图.dwg
  • (结施30-31)支撑布置图版_t3.dwg
    (结施30-31)支撑布置图版_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
