[CAD施工图]5层框架结构教学楼毕业设计方案(现浇钢筋混凝土)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为某高校教学楼。工程为五层现浇钢筋混凝土框架结构。屋面板顶面标高为18.6m。工程所在地抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地类别为Ⅱ类。 　　设计内容包括：屋盖、楼盖设计，框架结构布置及计算简图，恒荷载内力计算，活荷载内力计算，风荷载内力计算，地震作用内力计算，内力组合，截面设计，基础设计等方面的内容。 　　该资料包含：屋盖及楼盖施工图、框架施工图、基础施工图、梁施工图等8张图纸。

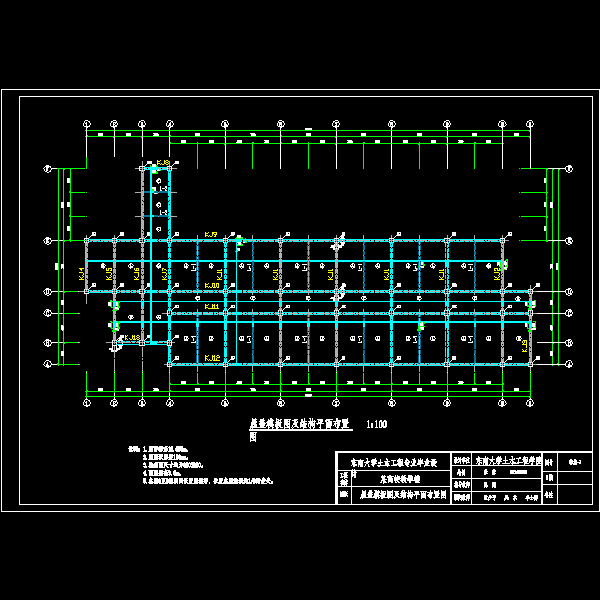

1结构布置&模板.dwg

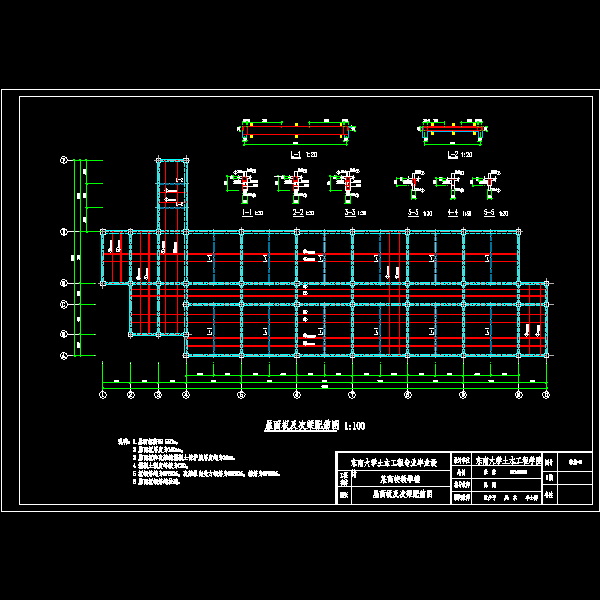

2屋盖.dwg

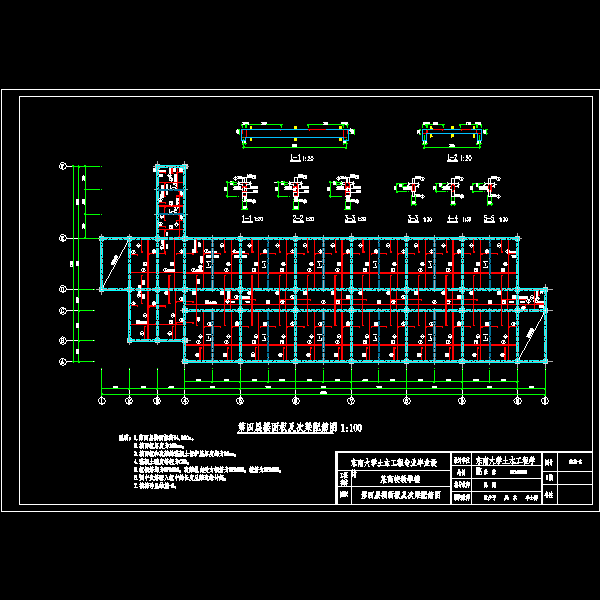

3楼盖.dwg

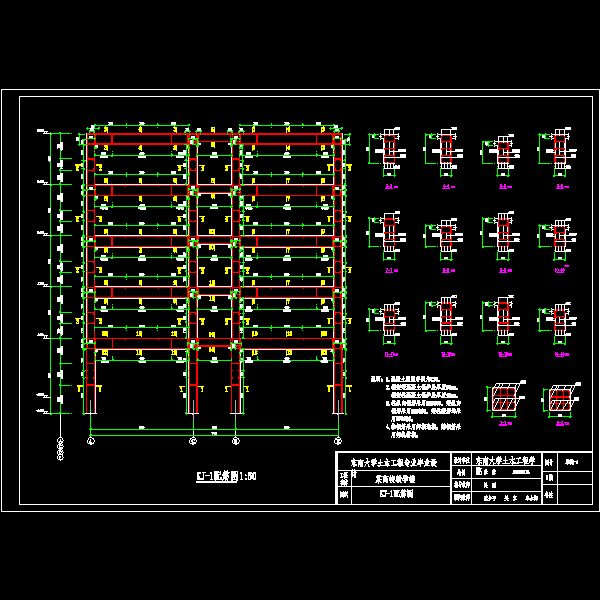

4横向框架.dwg

5楼梯.dwg

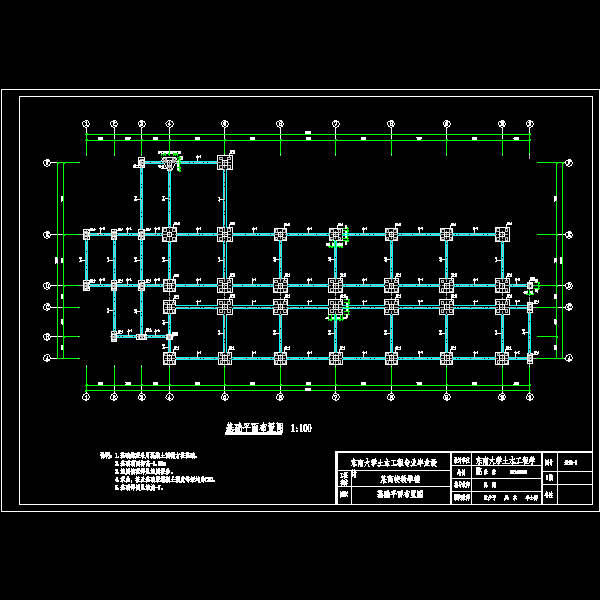

6基础布置.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
