桥梁施工作业指导书(中铁)

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-5 18:35:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 一、桥梁基坑开挖作业指导书
  • 1、目的
  • 2、适应条件、范围
  • 3、施工准备
  • 4、施工方法
  • 4.1基础开挖
  • 4.2基底处理
  • 4.3基坑检查与处理
  • 5、质量、控制
  • 6、主要机具设备
  • 7、劳动组织
  • 8、安全、环保措施
  • 二、钻孔灌注桩施工作业指导书
  • 1、目的
  • 2、编制依据
  • 3、适用范围
  • 4、施工工艺
  • 4.1、施工前准备工作
  • 4.2、钻孔施工方法及要求
  • 4.2.1、钻机安装及钻孔
  • 4.2.2、冲击钻孔
  • 4.2.3、钻孔异常处理
  • 4.2.4、泥浆 质量控制
  • 4.3、岩溶地区钻孔施工技术措施
  • 4.3.1、钻孔顺序
  • 4.3.2、钻进与护壁
  • 4.3.3、钢护筒跟进措施
  • 4.3.4、漏泥浆的处理
  • 4.3.5、斜孔、偏孔的预防和处理
  • 4.3.6、卡钻的预防及处理
  • 4.4、检孔、清孔及浇筑混凝土
  • 4.5、施工注意事项
  • 5、钻孔桩断桩常见事故及处理
  • 6、 质量控制
  • 7、单孔主要机械设备
  • 8、劳动力组织
  • 9、安全控制
  • 三、挖孔灌注桩施工作业指导书
  • 1、适用的条件、范围
  • 2、施工工艺
  • 2.1、施工工艺流程
  • 2.2、施工方法
  • 2.3、钢筋笼制作及吊装
  • 2.4、砼灌注
  • 2.5、施工注意事项
  • 3、 质量控制
  • 4、主要机具的准备
  • 5、人员安排及组织
  • 6、安全、环保、职业健康保证措施
  • 四、承台施工作业指导书
  • 1、目的
  • 2、编制依据
  • 3、适用范围
  • 4、施工工艺及技术要求
  • 4.1、基坑开挖
  • 4.2、凿除桩头、桩基检测
  • 4.3、钢筋绑扎
  • 4.4、模板
  • 4.5、灌注砼
  • 4.6、基坑回填
  • 4.7、养生
  • 5、质量要求及验收标准

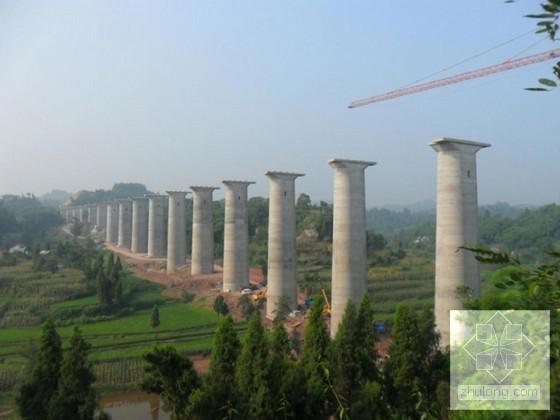

  • 五、实体墩台施工作业指导书
  • 1、目的
  • 2、编制依据
  • 3、适用范围
  • 4、墩台身施工
  • 4.1、模板
  • 4.2、钢筋施工
  • 4.3、混凝土浇注
  • 4.4、墩台身砼的养护
  • 4.5、支承垫石和锚栓孔
  • 5、施工注意事项
  • 6、墩台身质量标准
  • 六、钢筋加工及焊接作业指导书
  • 1、 目的
  • 2、编制依据
  • 3、适用范围
  • 4、钢筋材料质量检验
  • 5、钢筋的加工方法及注意事项
  • 5.1钢筋的除锈
  • 5.2钢筋的调直
  • 5.3、钢筋的切割
  • 5.4、钢筋的弯曲成型
  • 6、钢筋的连接接头
  • 七、混凝土养护作业指导书
  • 1、目的
  • 2、编制依据
  • 3、适用范围
  • 4、混凝土养护工艺及要求
  • 4.1 准备工作
  • 4.2 混凝土养护
  • 4.2.1、混凝土养护的作用
  • 4.2.2、混凝土养护的一般要求
  • 4.2.3、混凝土蒸汽养护
  • 4.2.4、箱梁混凝土蒸汽养护
  • 4.2.5、混凝土自然养护
  • 4.2.6、混凝土养生液养护
  • 4.2.7、混凝土养护时间
  • 4.2.8、混凝土养护温控要求
  • 4.2.9、混凝土养护其它要求
  • 5、安全注意事项

附件详情

【内容截取】
基础开挖
地表水处理:在开挖边坡顶线以外2.0m处开挖一条截流排水沟,以便引排地表水,以免地表水冲刷边坡造成坍方。
基坑开挖:根据实际情况及工程量大小,选择适当的开挖方法(机械开挖和人工修整)。基础土石方应弃在地表排水沟以外,且弃土堆坡脚距基坑顶缘……
基础开挖为石方,需要爆破施工时,炮眼施工采用人工打眼或机械钻眼,一般采用松动爆破,爆破时严格控制装药量,炮眼位置……
……
施工工艺流程
场地整平——放线、定桩位——挖第一节桩孔土方——支模浇灌第一节混凝土护壁——在护壁上二次投测标高及桩位十字轴线——设置垂直运输架、安装电动葫芦(或卷扬机)、吊土桶、潜水泵、鼓风机、照明设施等——探孔——第二节桩身挖土……
……
钻孔异常处理
1)钻孔中发生坍孔后,应查明原因和位置,进行分析处理。坍孔不严重者,可加大泥浆比重继续钻进;严重者回填重钻。
2)出现流砂现象后,应增大泥浆比重,提高孔内压力或用黏土作成大泥块或泥砖投下。
3)弯孔不严重时,可重新调整钻机或卡杆孔继续钻。发生严重弯孔、梅花孔、探头石时,应回填修孔,必要时反复几次修孔。
……
岩溶地区钻孔施工技术措施
岩溶地层的岩面及各层溶洞的顶盖和底板高低不平,相差悬殊,溶洞有被充填的,也有空的,因此岩溶内钻孔,关键是要解决……
灌注砼测深方法
灌注水下砼时,应经常探测孔内混凝土面至孔口的深度,以控制导管埋深。如探测不准确,将造成埋深过浅,导管提漏,埋管过深拔不出或短桩事故……
……
石方开挖
石方开挖采用孔内浅孔爆破施工。爆破后开挖方法同 土方开挖 方法。爆破开挖方法如下:
(1)炮眼深度硬岩层不得超过0.4m,软岩层不得超过0.8m。炮眼数目、位置和……
(2)导火线起爆要配备有工人迅速离孔的设备,孔深超过5m 时采用……
(3)孔内爆破以松动为主,必须严格控制用药量,一般中间炮眼装销铵炸药……
(4)孔内放炮后应迅速排烟。采用高压风管或电动鼓风机放入孔底吹风等……
……
混凝土养生
在混凝土浇筑完成并且初凝后,予以洒水养护保证混凝土表面经常处于湿润状态为准,养生期应符合规范要求。拆模时混凝土芯部与表层,表层与环境,表层与环境之间的温差不得……
……
共计57页

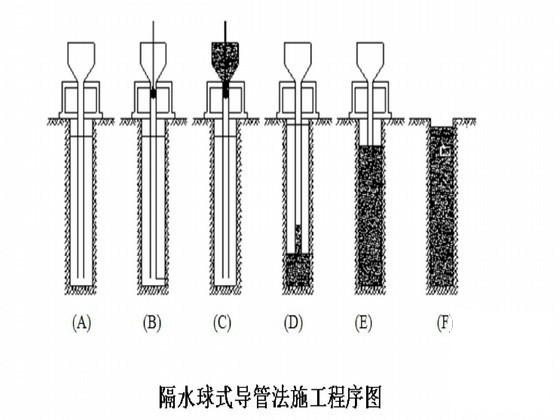

隔水球式导管法施工工序图

承台作业施工图

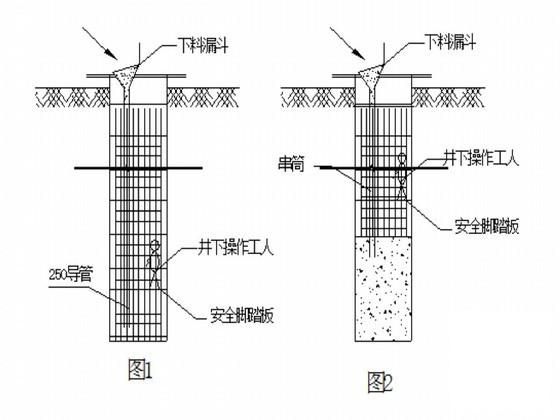

导管法干灌砼施工

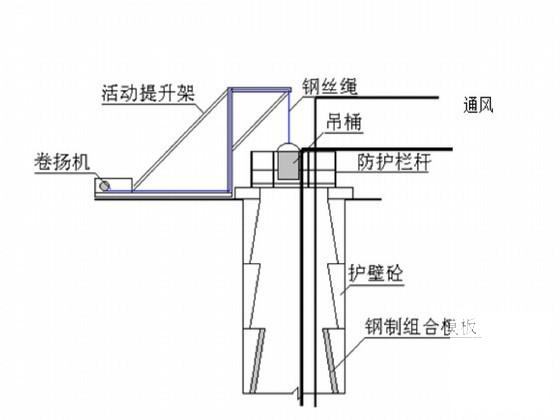

挖孔施工示意图

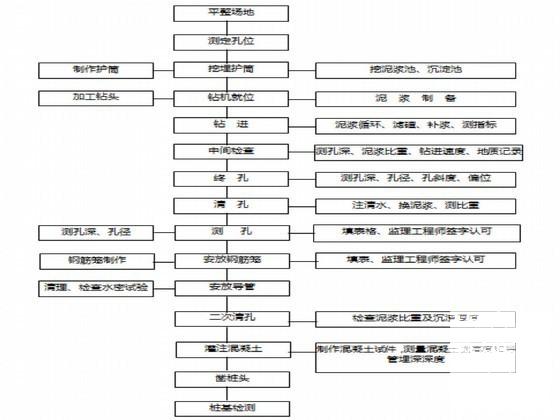

冲击钻机钻孔施工工艺流程

符合规范要求 - 1
第 1 张图
符合规范要求 - 2
第 2 张图
符合规范要求 - 3
第 3 张图
符合规范要求 - 4
第 4 张图
符合规范要求 - 5
第 5 张图
符合规范要求 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
