一份头孢车间空调dwg格式CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明：有 图纸设计深度：施工图
参考图纸：15张
图纸年代：近代
设计内容：空调,通风,洁净

附件详情 该附件为某头孢类无菌原料药车间净化空调系统和部分净化房间的排风系统的设计图纸。 　　 洁净区均采用全空气系统，设JK-1和JK-2两个净化空调系统。JK-1为10000级，JK-2为10000级。两个系统合用一台组合式空调，集中处理后，采用DDC变频控制，自动送入各房间。空气净化采用初、中、高三级过滤，初效过滤器的效率为70%（粒径5.0 m），中效过滤器的效率为70%（粒径1.0 m），高效过滤器的效率为99.99%（钠焰法）。高效过滤器置于空调系统末端房间送风口处。 　　 其气流组织形式为：房间空气→回风口→回风管→新回风混合段→空调机组→送风段→送风管→送风口→房间；房间空气→排风口→排风管→排风机→室外；室外空气→空调机房→新回风混合段→空调机组→送风段→送风管→送风口→房间。 2 3 4

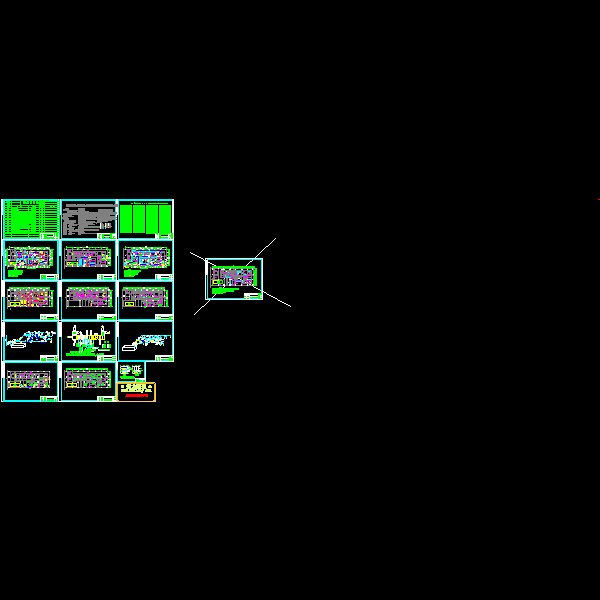

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
