一份城市道路改建工程CAD施工图纸设计（交通工程）(水泥混凝土路面)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

道路设计全长931.809米，改路段现状为水泥混凝土路面，对该段进行“白改黑”设计，道路红线宽度20.0米，为单幅路断面形式，车行道14.0米，人行道3.0米×2。本图纸设计内容包括道路（车行道、人行道）路灯及交通工程等施工图设计。
……
主要技术标准：
道路等级：城市支路
交通等级：中等
设计车速：30km/h
道路红线宽度：20m
设计标准轴载：BZZ-100
道路设计年限：10年
停车视距：30m
……

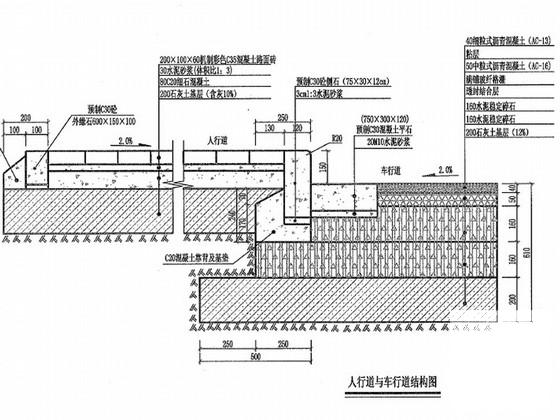

路面结构设计：
新建车行道部分：
4cm厚细粒式沥青混凝土（AC-13）+粘层+5cm厚中粒式沥青混凝土（AC-16）+玻纤格栅（满铺）+透封结合层+32cm厚水泥稳定碎石（分两层碾压）+20cm石灰稳定土（12%）。
……
共73张，。

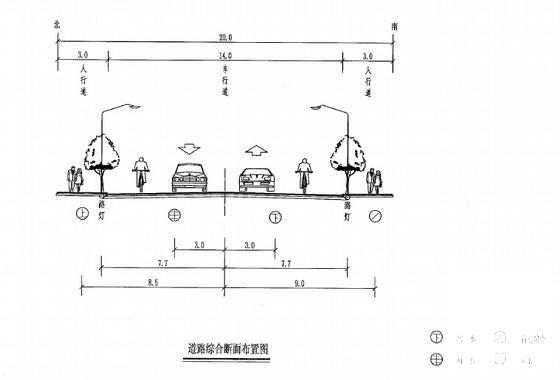

道路综合断面布置图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
