4层商场给排水CAD施工方案图纸(室外消火栓用水量)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 地上层数：4层
• 出图日期：2004
• 设计内容：给排水
• 设置场所火灾危险等级：中危险级Ⅰ级

附件详情

该项目给水由市政给水管网直接供水。
室内设置消火栓，配置建筑灭火器。室外消火栓用水量为25L/s,室内消火栓用水量为15L/s，火灾延续时间为2小时。该项目室外提供两根DN200的给水管,给水管连成环状,室外设三个地下式消火栓，满足该项目室外消火栓用水要求。室内消火栓给水由市政给水环状管直接提供，水量水压均满足该项目室内消防灭火需要。
该建筑物办公层等部位属于轻危险级A类火灾，其余部位属于中危险级A类火灾，灭火器选用手提贮压式磷酸铵盐干粉灭火器。

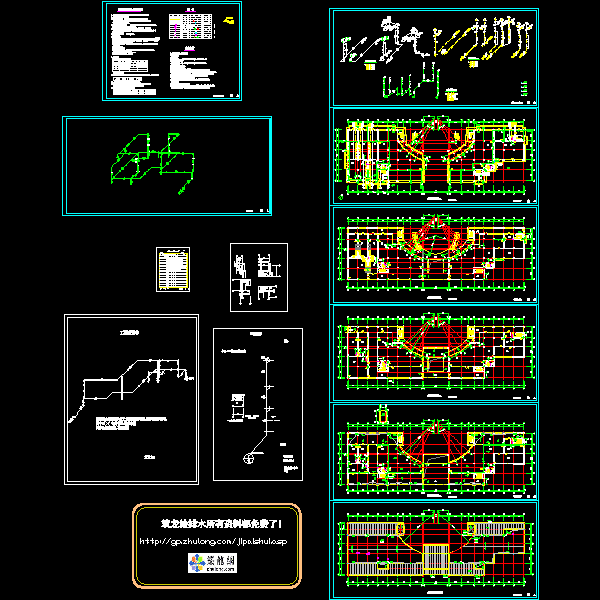

焦作市某商场给排水施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
