6层法院给排水设计CAD施工方案图纸(室外消火栓用水量)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其它建筑
• 地上层数：6层
• 地下层数：0层
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,灭火器

附件详情

设计内容：1. 设计；2.生活给排水系统设计
消防工程设计：一、消火栓系统：设计室外消火栓用水量20L/s，设计室内消火栓用水量15L/s，火灾延续时间按2小时计。该项目消火栓灭火系统采用临时高压室内消火栓给水系统，消防水由小区消防水泵房供给。消防水池为252m3。
二、灭火器设计：按中危险级配置灭火器。采用手提式磷酸铵盐干粉灭火器。灭火器的配置位置、数量详见各层平面图。
给排水工程：一、给水系统：生活给水系统设计最高日用水量为35m3/d，室内给水系统由室外管网直接供水。给水入口出应加装水表及倒流防止器。
二、排水系统：本楼生活污水采用废污合流重力流排入室外污水检查井。经化粪池处理方排入市政管网。设计最高日排水量为35m3/d。
三、雨水系统：本楼雨水采用内外排水系统。内排水系统采用硬聚氯乙烯（PVC-U）管，粘接。雨水斗采用87型雨水斗。

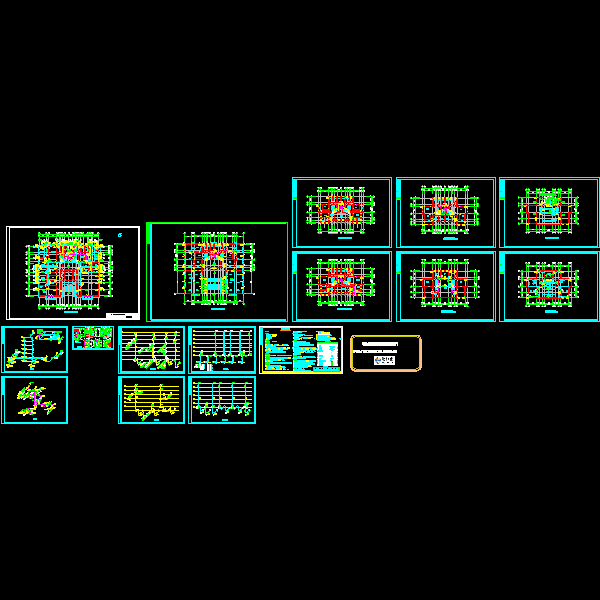

某法院给排水设计施工图

某法院给排水设计施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
