一份水泥厂前区给水排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业厂房
• 设计阶段：施工图设计
• 供水方式：市政供水
• 污废水排水体制：合流
• 设计内容：给排水

附件详情

某小区给排水管道系统施工图
1、图中尺寸注明外, 管径以毫米计, 其它尺寸均以米计。 2、生活、生产及消防给水管,DN≤50者采用镀锌钢管；DN>50者采用给水铸铁管。给水管埋深为设计地面至给水管顶0.7米,特别在给水阀门井处埋深应保证阀门开启。 3、绿化给水管采用PVC管，埋深为设计管顶至地面0.5米。 4、排水管网采用雨污合流制,建筑排水经化粪池处理后与道路雨水管合流排出。 5、管道走向定位以其与建筑物或道路所注距离为准, 排水检查井间距根据实际情况允许作一 些调整。 6、检查井地面标高以实测为准。 7、雨水口至雨水检查井管道管径均为DN200，未注明雨水管管径均为DN200。 8、施工前需进行更加详细的施工图设计，施工及验收请遵守国家制定的有关规范。

gs11-25.dwg

ps11-25.dwg

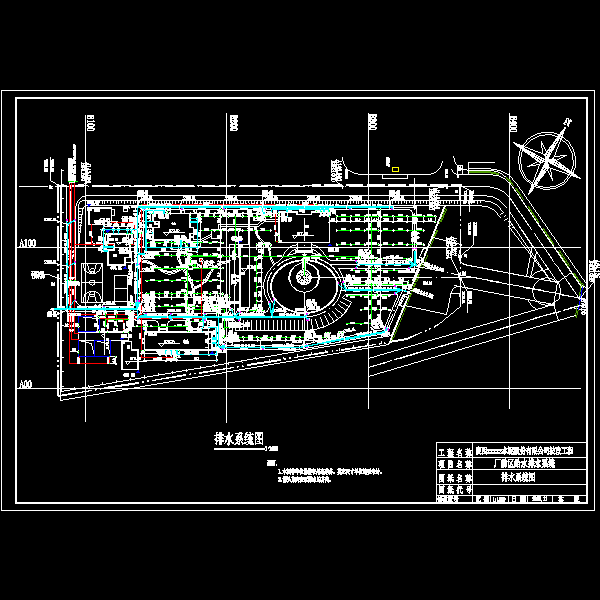

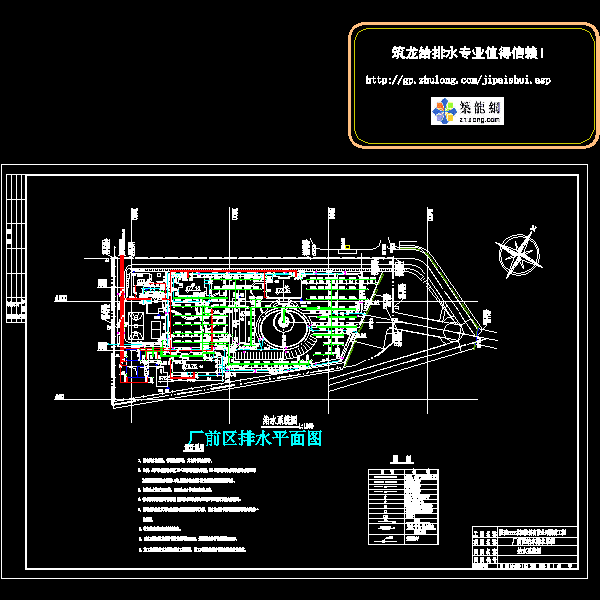

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
