一份高层给水排水设计CAD施工方案图纸(自动喷水灭火系统)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：10层
• 图纸设计深度：施工图
• 参考图纸：28张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水池
• 供水方式：市政供水
• 供水分区：两区
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间,阀门管件,设备房布置

附件详情

设计范围：1、室内给水排水；2、消防给水；3、建筑红线内室外给排水；
生活给水系统：(1)最高日用水量为46.86m3/d，最大时用水量为17.38m3/h，其中办公33.00m3/d。
(2)市政给水管网最低压力0.25MPa，三层及以下的部分由市政给水管网直接给水，余各层采用变频供水方式.
(3)地下室生活水箱有效容积12m3；
排水系统:(1)、雨污水分流排放，雨水排入城市雨水管道；污水经化粪池处理后排入城市污水管道。
(2)、最高日污水量为37.60m3/d.
(3)、雨水设计重现期p采用：建筑屋面p=3年，室外场地p=1年。
:该项目消防给水系统设有：消火栓给水系统和闭式自动喷水灭火系统。
(1)、气体灭火系统:高低压配电室,机房设置CO2灭火系统,应由具有设计资格的专业公司或厂家负责设计施工。
(2)、固定灭火装置：按规范设置干粉灭火器,并应由具有设计资格的专业公司或厂家负责设计施工。

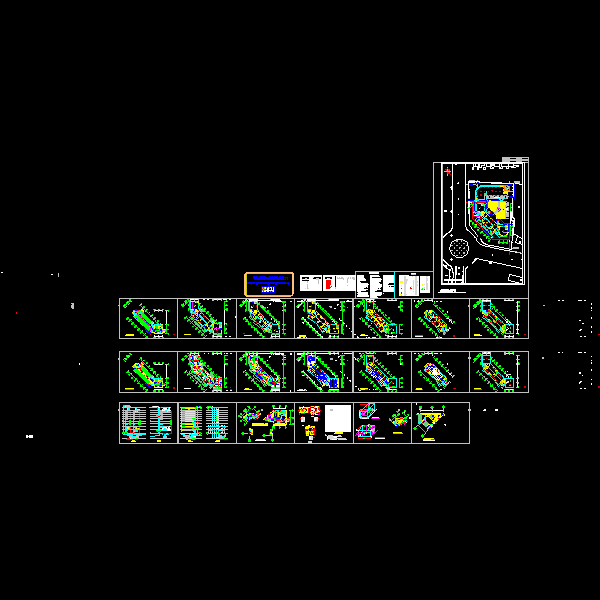

某高层给水排水设计施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
