市磁悬浮快速列车一份站点给排水CAD施工图纸(自动喷淋灭火系统)

haot222 · 发表于 2020-4-21 20:48:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
出图日期：2002
设计阶段：施工图设计
供水方式：市政供水,变频供水设备
供水分区：无
污废水排水体制：合流
设计内容：给排水,消火栓,自动喷水

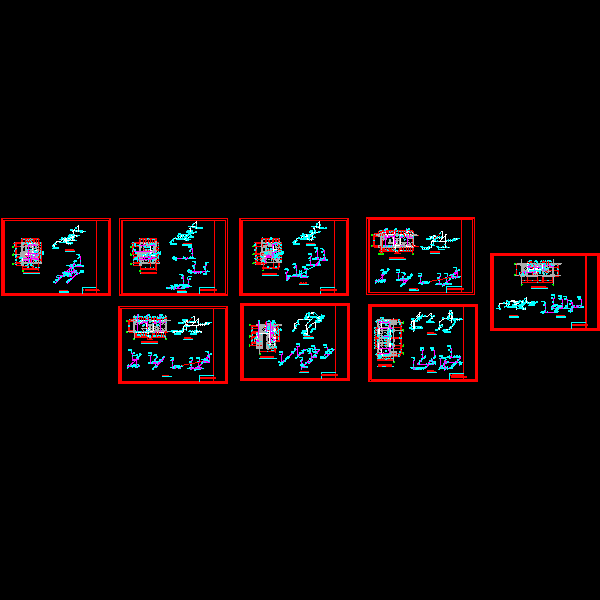

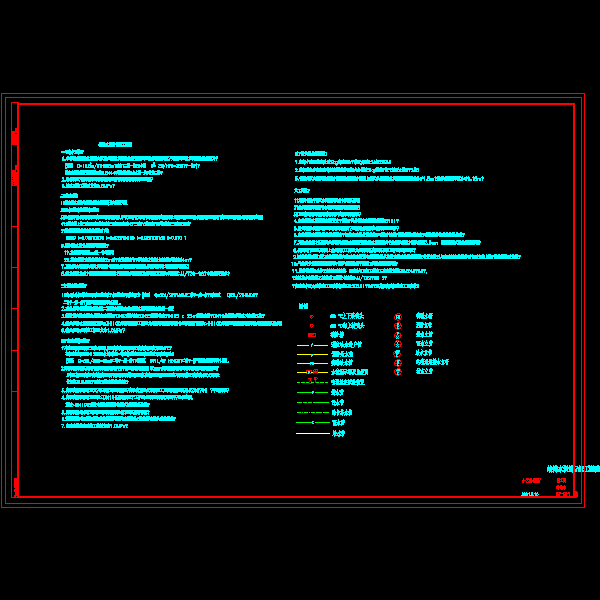

附件详情

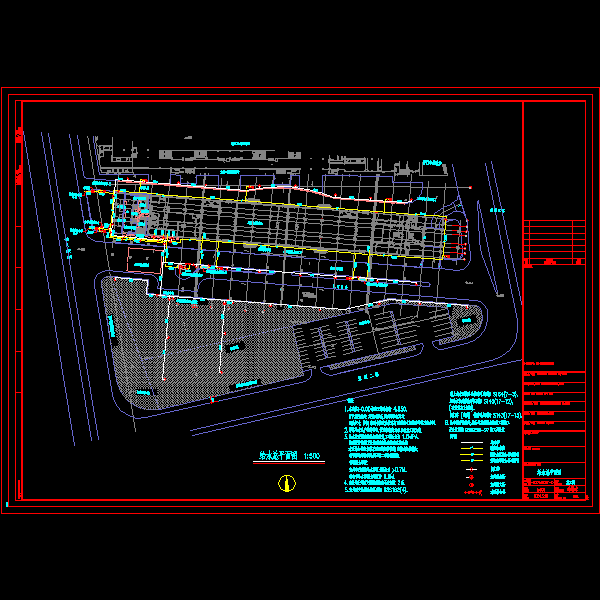

一、给水系统：
1.本车站生活给水系统由设置在底层水泵房内的变频恒压给水装置供应。变频恒压给水装置性能参数为...2.给水管道均采用薄壁紫铜管及配件，焊接或局部法兰连接。2.给水管道均采用薄壁紫铜管及配件，焊接或局部法兰连接。3.给水系统工作压力为0.6MPa。
二、排水系统1、室内排水系统均采用污废水合流制,设环形通气管.2、雨水系统采用内排水系统。3、生活污、废水排水管和室内埋地雨水管采用UPVC塑料管及配件，承插粘接连接。雨水立管及电缆通道排水管采用无缝钢管，内壁涂塑，沟槽式机械接头连接。

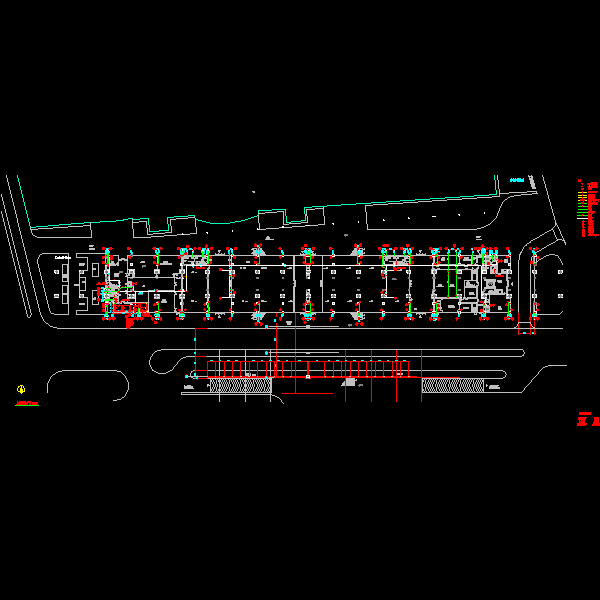

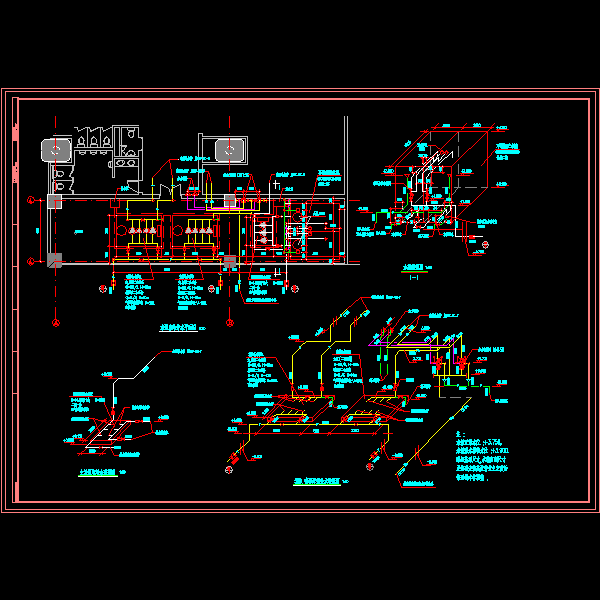

三、消火栓系统：1、消火栓给水系统加压和稳压装置设于水泵房内，性能参数为 [主泵 Q=20L/S，H＝40M，二台（一用一备），稳压泵 Q＝5L/S，H＝40M，....四、自动喷淋系统：1、在底层站厅区域和二层办公区域,设置自动喷淋灭火系统，喷头动作温度均为68°C，...
