一份物流中心给排水消防CAD施工图纸（自动喷淋系统）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑设计面积：26205.899平方米
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废分流,雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：15
• 项目所在地：广东

附件详情

• 给排水总平面图
• 给水-消防总平面图
• 给排水设计说明
• 消防设计说明
• 给排水平面图

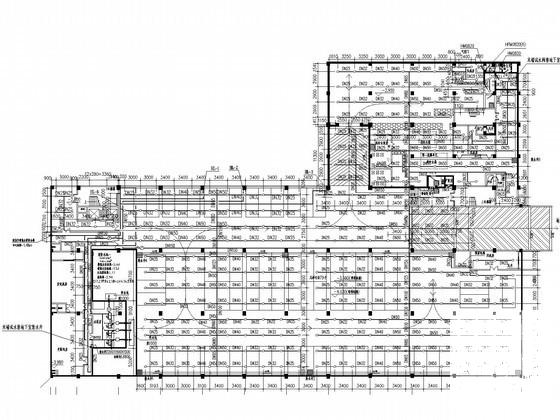

• 喷淋平面图
• 消防泵房大样图
• 卫生间大样图
• 给水、污水、集水井排水系统原理图
• 雨水系统原理图
• 消火栓系统原理图
• 自动喷淋系统原理图

附件详情

工程总占地面积8064平方米，总建筑面积26205.899平方米，该资料范围包括生活给水系统、生活污废水系统、雨水系统。
，共37张。

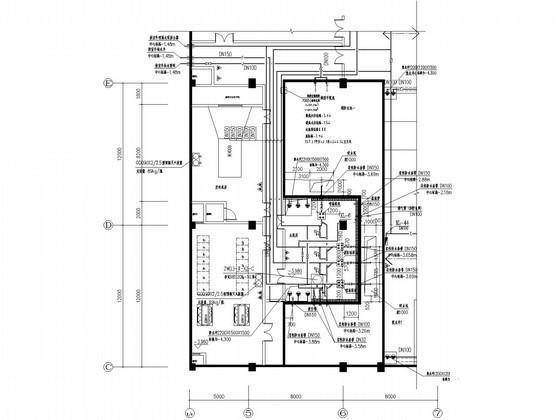

泵房平面图

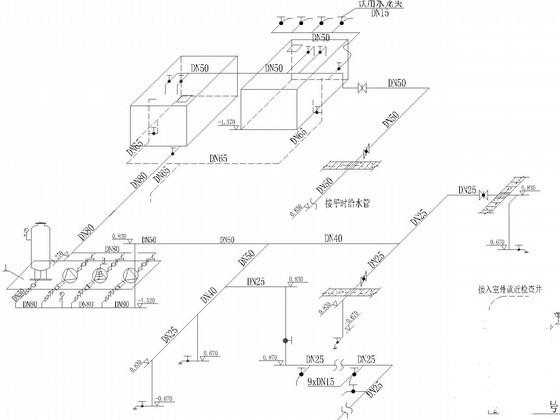

洗消给水系统图

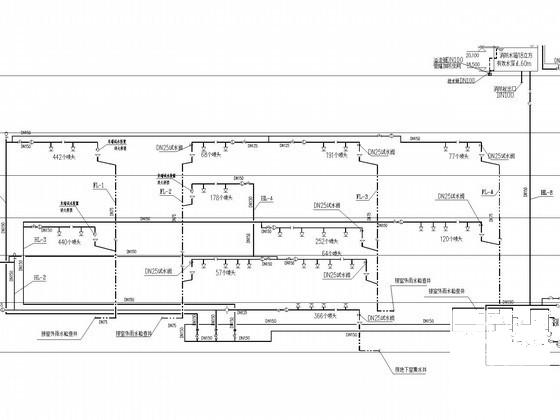

自喷系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
