七、施工要求
7.1、SK-II轨枕运输、验收及存放
（1）轨枕的运送
轨枕采用卡车运输，使用汽车吊装卸。轨枕间采用10cm×10cm方木支撑，枕木垛绑扎牢固…………

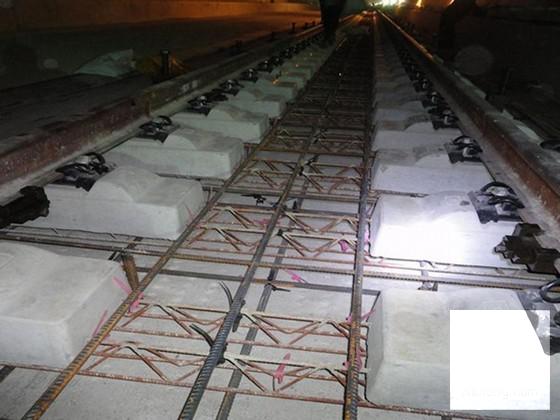

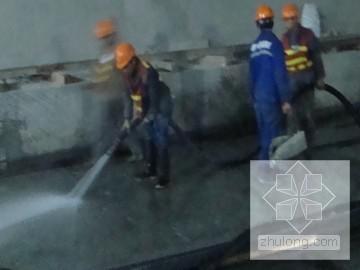

7.3、底层钢筋布设
（1）道床板钢筋在洞外钢筋加工棚内加工，在洞内绑扎组装。纵向结构单元钢筋每100m单元用绝缘卡进行绝缘搭接，绑扎时在纵、横向钢筋搭接处采用绝缘卡隔离，确保纵、横向钢筋节点绝缘。纵向钢筋进行搭接，相邻钢筋的搭接接头应相互错开，搭接长度不小于700mm，相邻搭接接头中心错开距离不小于1000mm。同一截面上的钢筋搭接率不大于50%…………

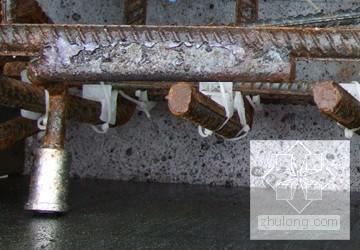

（2）在纵横向钢筋交叉处及纵向钢筋搭接处设置绝缘卡并用塑料带绑扎牢固，绝缘卡的卡力不得小于25N，绑扎后剪去多余的塑料带。绑扎底层钢筋，做好绝缘处理…………
（3）纵横向钢筋均匀散布，间距允许偏差±20mm，保护层厚度允许偏差+10mm-5mm，搭接长度符合设计要求…………
（4）按测量放样位置和轨枕下纵向钢筋设计数量，将纵向钢筋依次散铺到线路上…………
（5）在线路设计的位置安装横向模板基座条…………

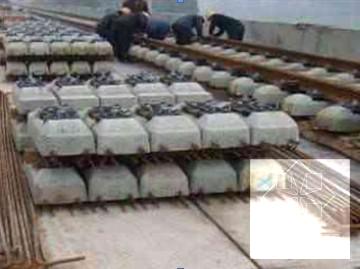

7.4、散布轨枕
（1）利用散枕装置沿着轨道铺设轨枕…………
（2）每工班开始前检查散枕装置的间距尺寸，达到使用要求…………
（3）在铺枕过程中避免轨枕混凝土破损或钢筋变形，受损轨枕予以更换…………
（4）散枕装置从轨枕垛一次抓取一组4根轨枕、旋转、调整，比照标记将轨枕均匀散布到设计位置。控制相邻两组轨排的间距，减少轨枕调整工作量每散布2组轨枕，与现场标示的里程控制点核对一次，控制散布轨枕的累计纵向误差，做出相应的调整…………
（5）工序质量标准及验收检验方法
①轨枕在隧道段标准间距650mm，与结构物接头调整处间距600mm～650mm…………
②同组轨枕间距误差不大于±5mm，左右偏差不大于±10mm…………
③两组轨枕间距偏差不大于±5mm，左右偏差不大于±10mm…………
④散布后的轨枕线型平顺，与轨道中线基本垂直…………
共47页

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
