拟建建筑物由2栋24层办公楼、1栋5层商业楼、1栋3层整体地下车库组成。基坑开挖深度14.3米，基坑侧壁安全等级为一级。基坑围护结构采用灌注桩排桩 三道钢筋混凝土内支撑 搅拌桩止水帷幕。
【基坑支护设计】
1、灌注桩排桩桩径800mm，间距1200mm。
2、混凝土内支撑采用角撑 边桁架支撑体系。
3、支撑立柱采用桩径800mm灌注桩，上部与支撑传达力系统采用460X460（4L140X14型钢）格构柱。
4、基坑止水帷幕采用桩径850@600三轴搅拌桩止水帷幕。
【 基坑降水 】
该项目应采用深井降水，降水深度控制在坑底或局部落深区以下1.0m。基坑内共布设24口降水井，降水井井径600，下入300混凝土井管，孔内填1～5mm绿豆砂。
11张，编制于2015年。

围护桩 平面布置图

基坑支护剖面图

降水井详图

护坡桩、冠梁、围檩配筋图

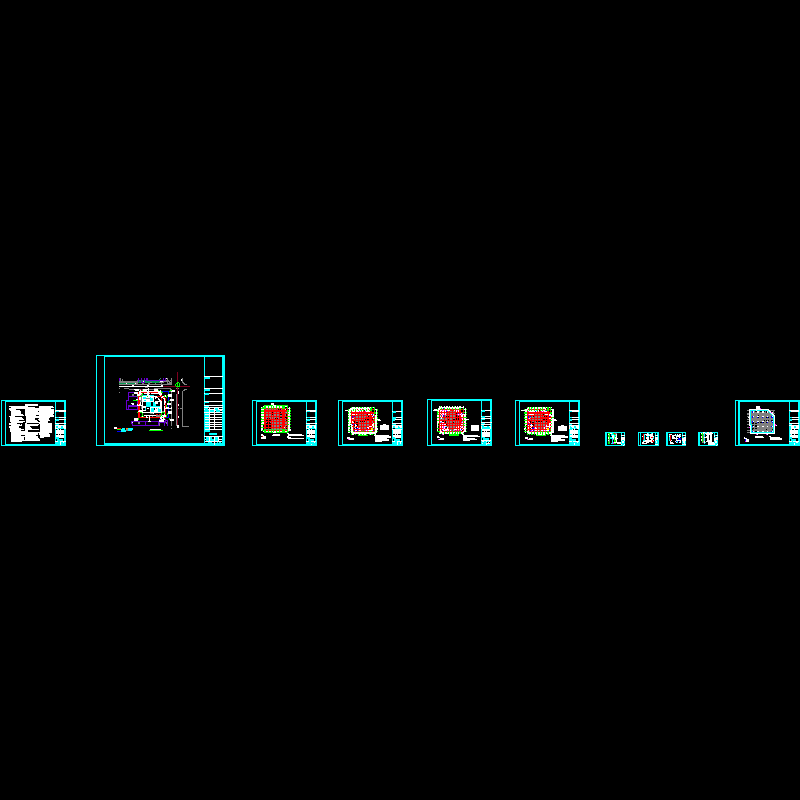

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
