一份3层别墅给排水CAD施工方案图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：别墅建筑
• 建筑层数：多层建筑
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给水系统,污水排水系统
• 地下室：无
• 参考图纸：20张以下

附件详情

• 1、施工图目录
• 2、施工说明
• 3、一层平面图 二层平面图 三层平面图
• 4、厨卫放大图
• 5、给水、排水、煤气系统图
• 6、材料表

附件详情

设计内容有生活给水系统、生活污废水系统、煤气系统。室内生活污、废水采用分流制排出室外。煤气系统设计仅从进户管开始设计，室外煤气管道及煤气灶表部分由煤气公司设计安装。

一层厨卫放大图

给水系统图

第 1 张图

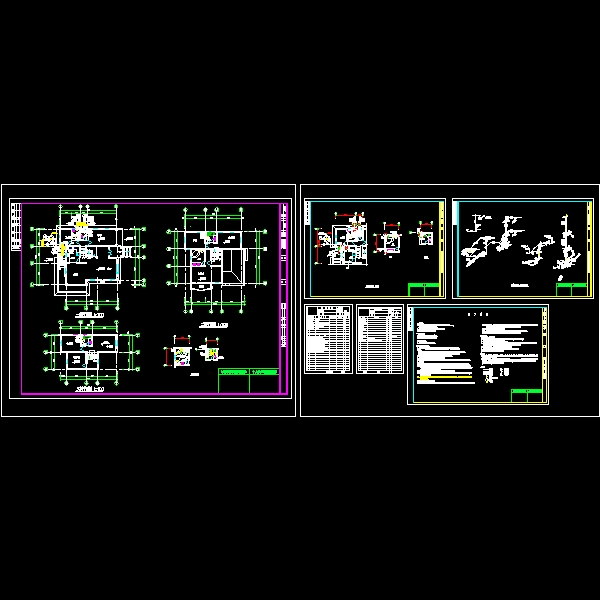

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
