一份2层独栋别墅区给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：105张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水体制：污废合流
• 特殊系统：同层排水
• 大样节点：厨房,卫生间
• 项目所在地：上海

附件详情

• 给排水设计施工说明
• 给排水系统图
• 给排水平面图
• 卫生间给排水平面图及系统图
• 厨房给排水平面图

附件详情

该项目为二层独栋别墅区。
，共105张。

生活给水系统图

生活排水系统图

雨水系统示意图

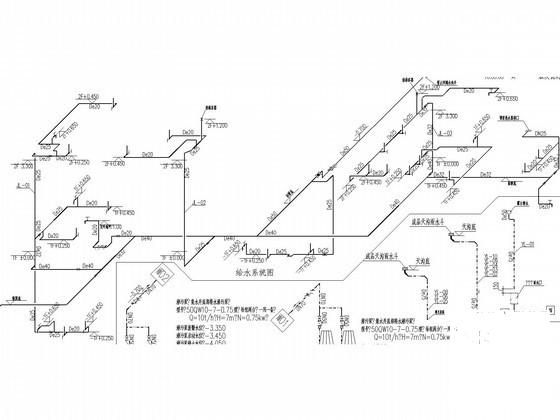

第 1 张图

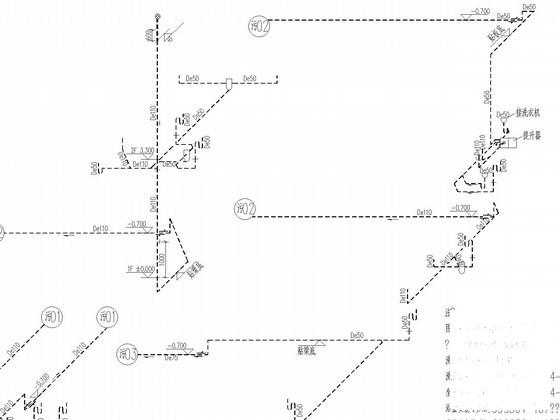

第 2 张图

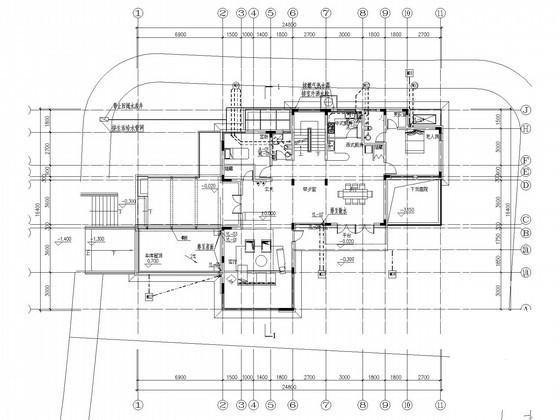

第 3 张图

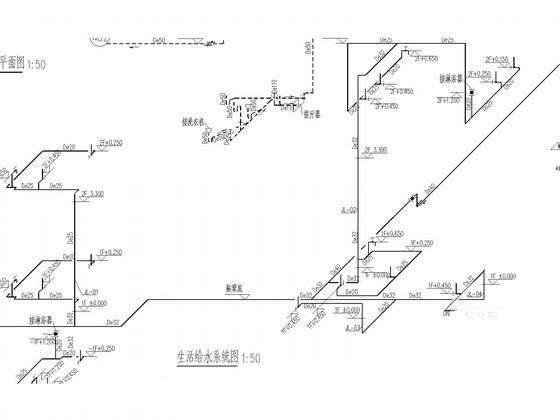

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
