7层框架结构综合办公楼毕业设计方案（建施结施计算书及弯矩分配）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附件详情：该资料是一幢七层钢筋混凝土框架结构办公楼的设计，设计内容包括：建筑设计和结构设计两部分。结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行 结构计算 。该资料主要对结构方案中横向第4榀框架进行了结构设计。在确定框架平面布置方式之后，首先进行了层间荷载标准值的计算，接着采用二次弯距分配法计算得出竖向恒荷载和活荷载作用下的结构内力。然后，利用D值法求出在水平风荷载作用下的结构内力（弯矩、剪力、轴力）。其次，对各种情况下的内力进行了组合，选取最安全的结果进行框架梁、框架柱截面的配筋计算。然后，对板、楼梯、基础的结构进行了设计。最后，利用PKPM和CAD软件绘制了框架结构的施工图。
内容包括 建筑施工 图， 结构施工图 ，计算书（110页），弯矩分配表等。

PL1

PM1

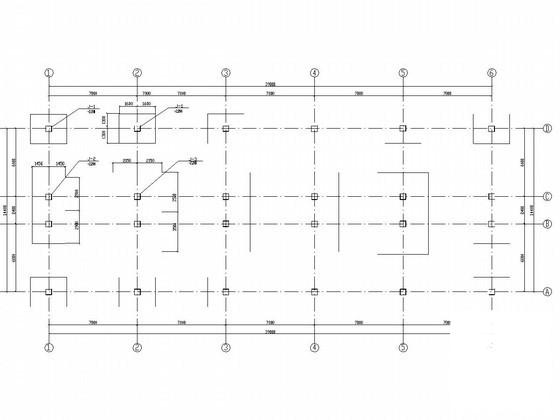

基础 平面布置图

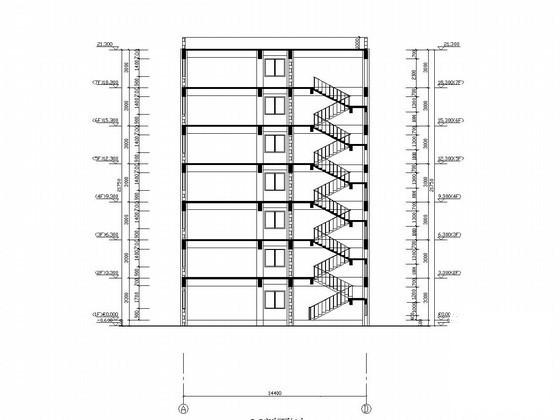

剖面图

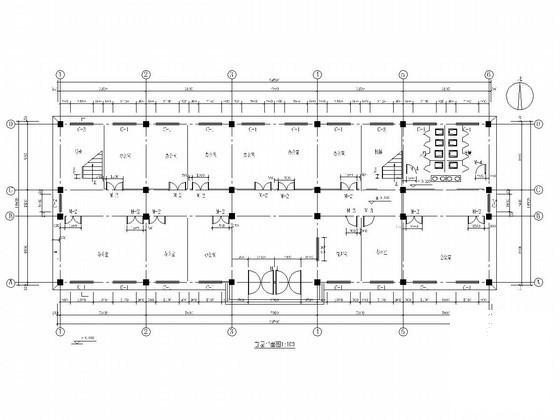

首层平面图

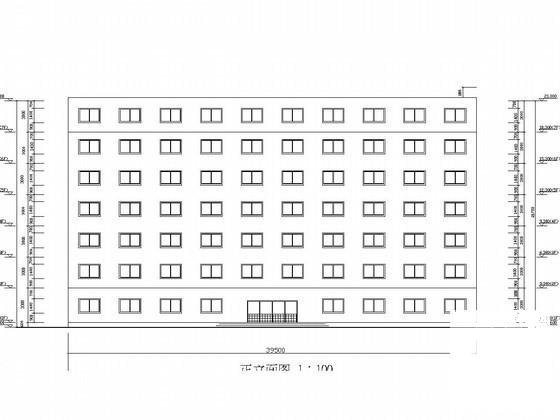

第 1 张图

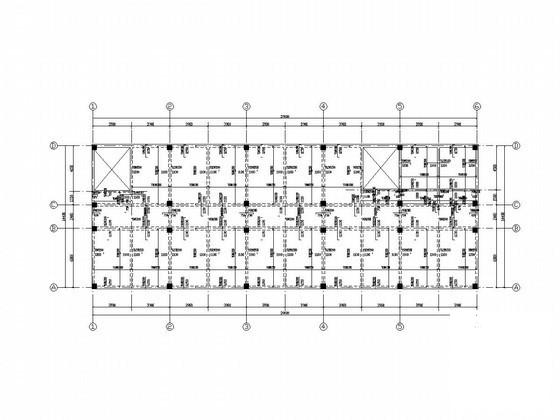

第 2 张图

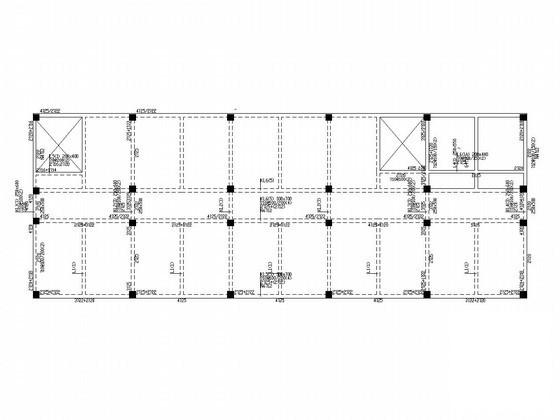

第 3 张图
