一份城市主干路道路工程CAD施工图纸设计

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 车道数：四车道
• 干线：是
• 位置：安徽
• 设计年代：近代

附件详情

• 区域位置图
• 道路工程 设计说明 书
• 道路轴线图

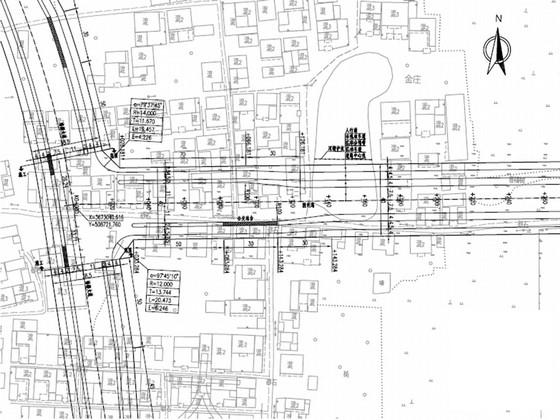

• 道路平面图
• 道路纵断面图
• 直线曲线转角表
• 竖曲线表
• 逐桩坐标表
• 标准横断面图
• 路基一般设计图
• 道路横断面设计图
• 路基土石方数量计算表
• 平面交叉扣设计图
• 路面工程数量表
• 路面结构及缘石安装大样图
• 地基处理设计图
• 盲道设计大样图
• 无障碍设计 大样图
• 新老路面衔接段大样图
• 人行道布置及树池大样图
• 边坡防护设计大样图
• 机非分隔带排水设计图
• 临塘护坡设计图
• 公交港湾及路口拓宽设计大样图
• 清表及路基处理工程数量表
• 河塘处理数量表

附件详情

本道路全长0.662km，道路红线宽40m，全线均为新建道路。
设计标准：
（1）道路等级： 城市主干路
（2）设计速度： 50km/h
（3）设计年限： 沥青砼路面15年
（4）交通等级： 重
（5）标准轴载： BZZ—100
（6）抗震标准： 按地震烈度6度设防
（7）本项目平面坐标系1980西安坐标系，高程系采用1985国家高程基准系。
……
横断面路幅分配：人行道4.0m+非机动车道4.5m+分隔带4.0m+机动车道7.5m×2+分隔带4.0m +非机动车道4.5m+人行道4.0m=40m。
路面结构层设计如下：
机动车道路面结构：
4cm细粒式改性沥青砼AC-13(C)
6cm中粒式改性沥青砼AC-20(C)
粘层
8cm粗粒式沥青砼AC-25(C)
透层+下封层+玻纤格栅
36cm5%水泥稳定碎石基层
20cm10%石灰土底基层
路床土压实，重型压实度≥95%
结构层总厚为74cm
……
共51张，。

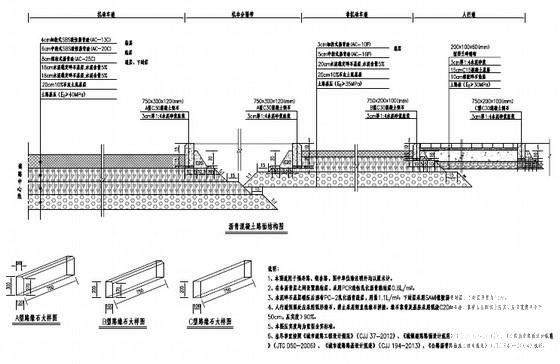

路面结构及缘石安装大样图

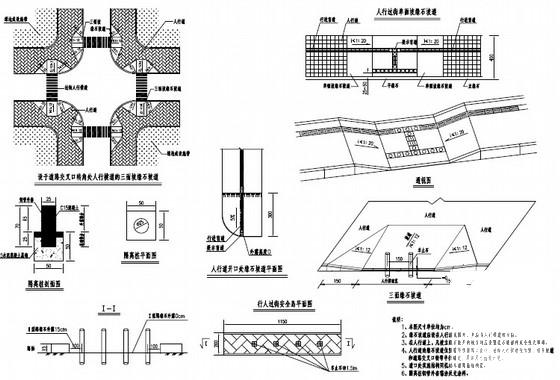

无障碍设计图

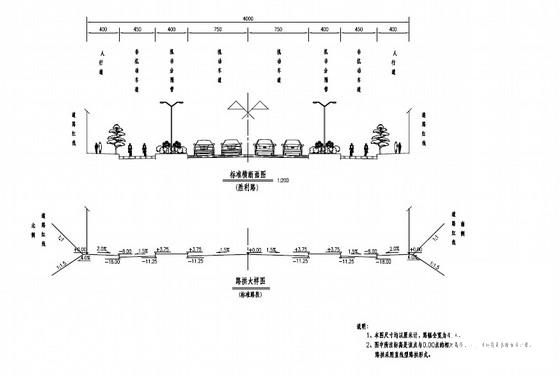

标准横断面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
