城市支路道路工程CAD施工图纸设计（道路全长454m）.dwg

0 主题	0 帖子	865 积分

Rank: 8 Rank: 8

发表于 2020-12-5 10:09:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。　　路基设计标高为中线的路面标高，路基施工标高为设计标高减路面厚度。共33张

1区域位置图.dwg

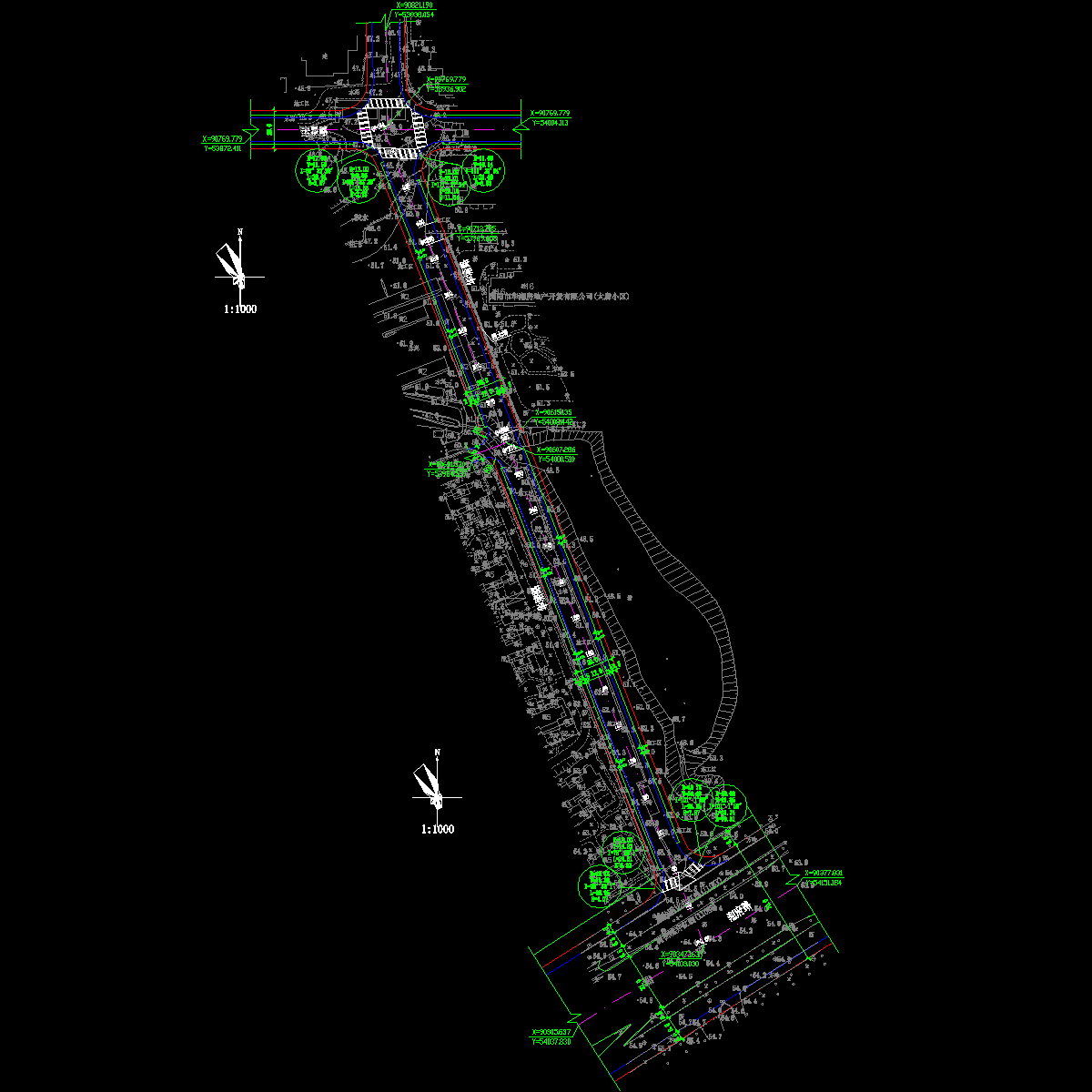

2道路平面图.dwg

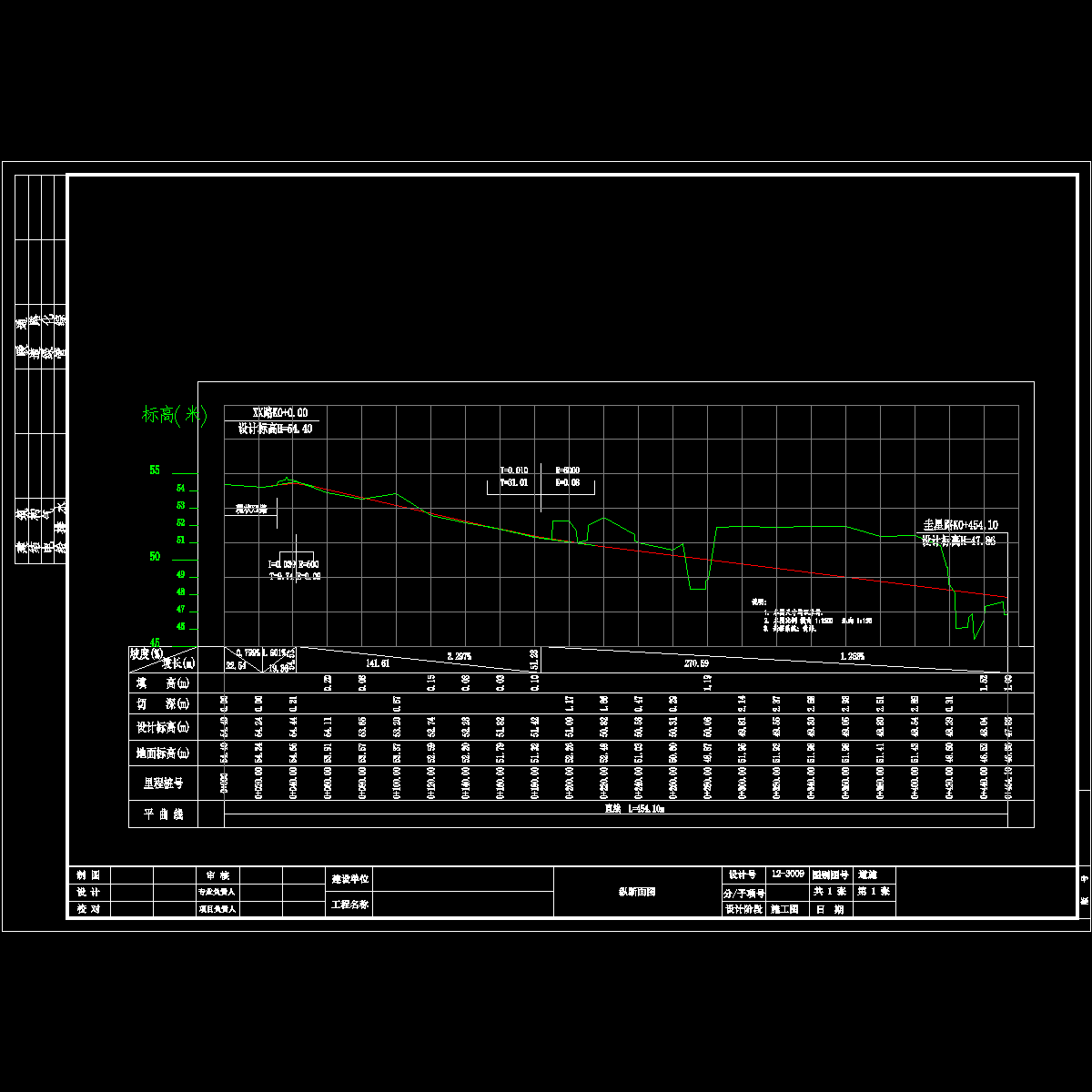

3纵断面.dwg

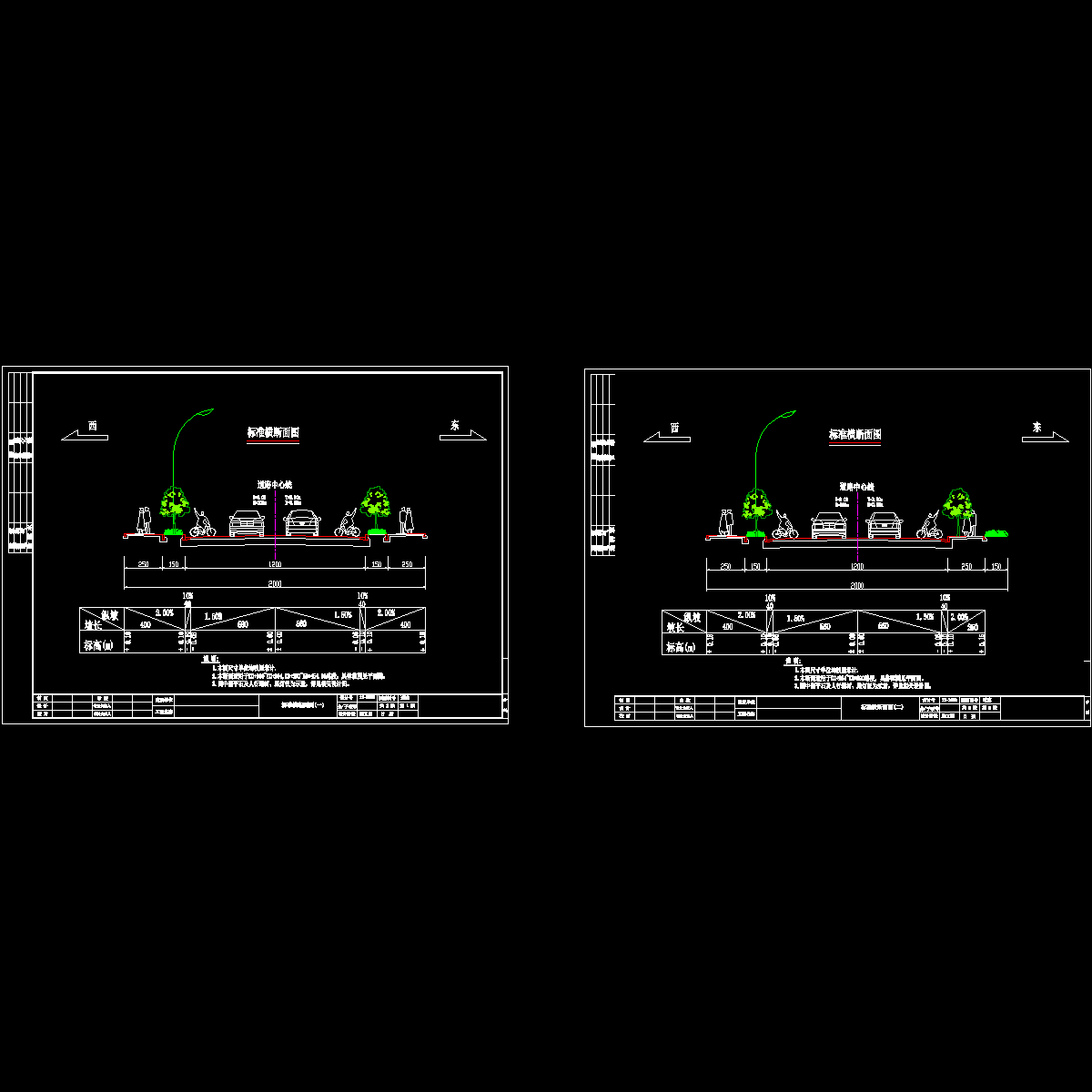

4标准横断面_2.dwg

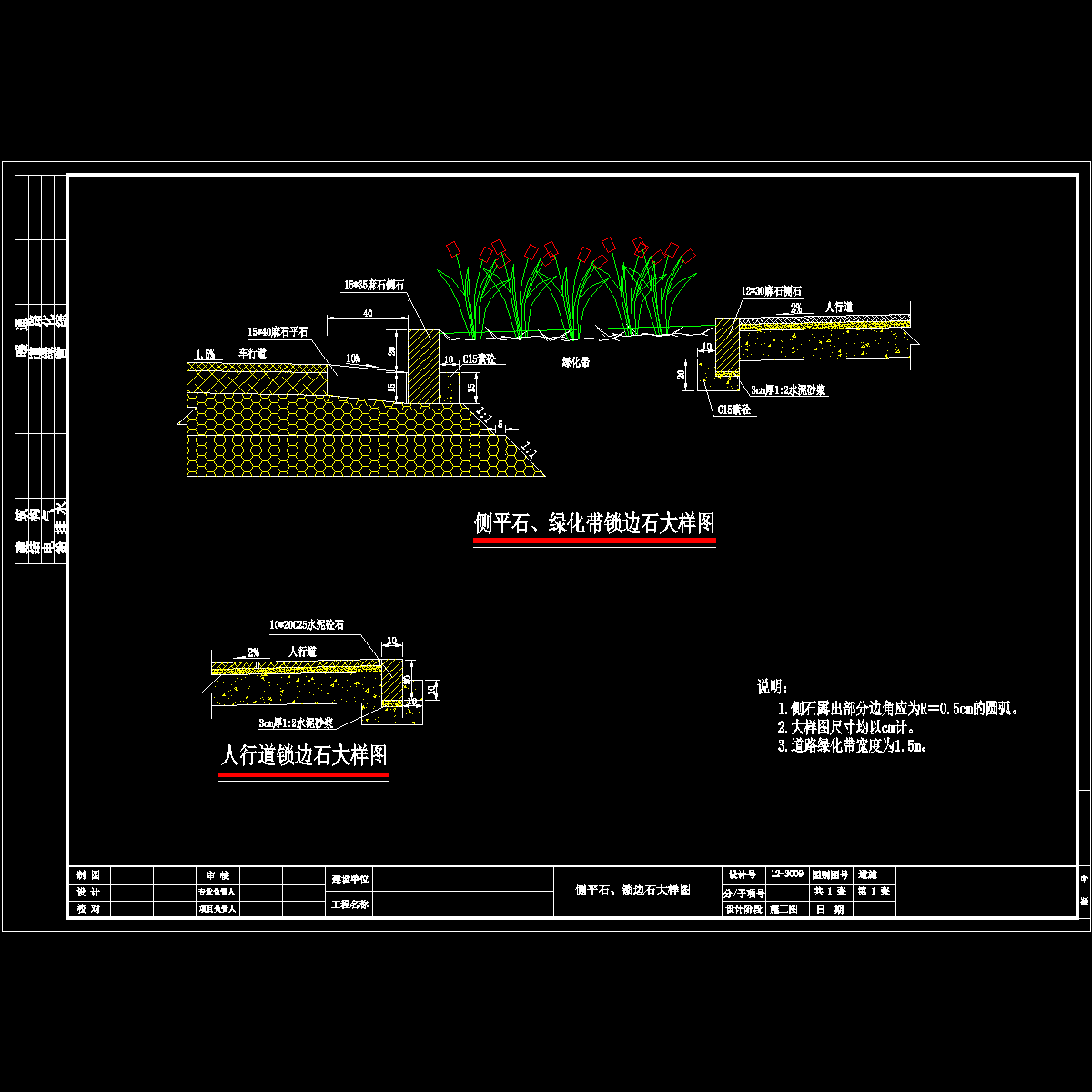

5路缘石大样图.dwg

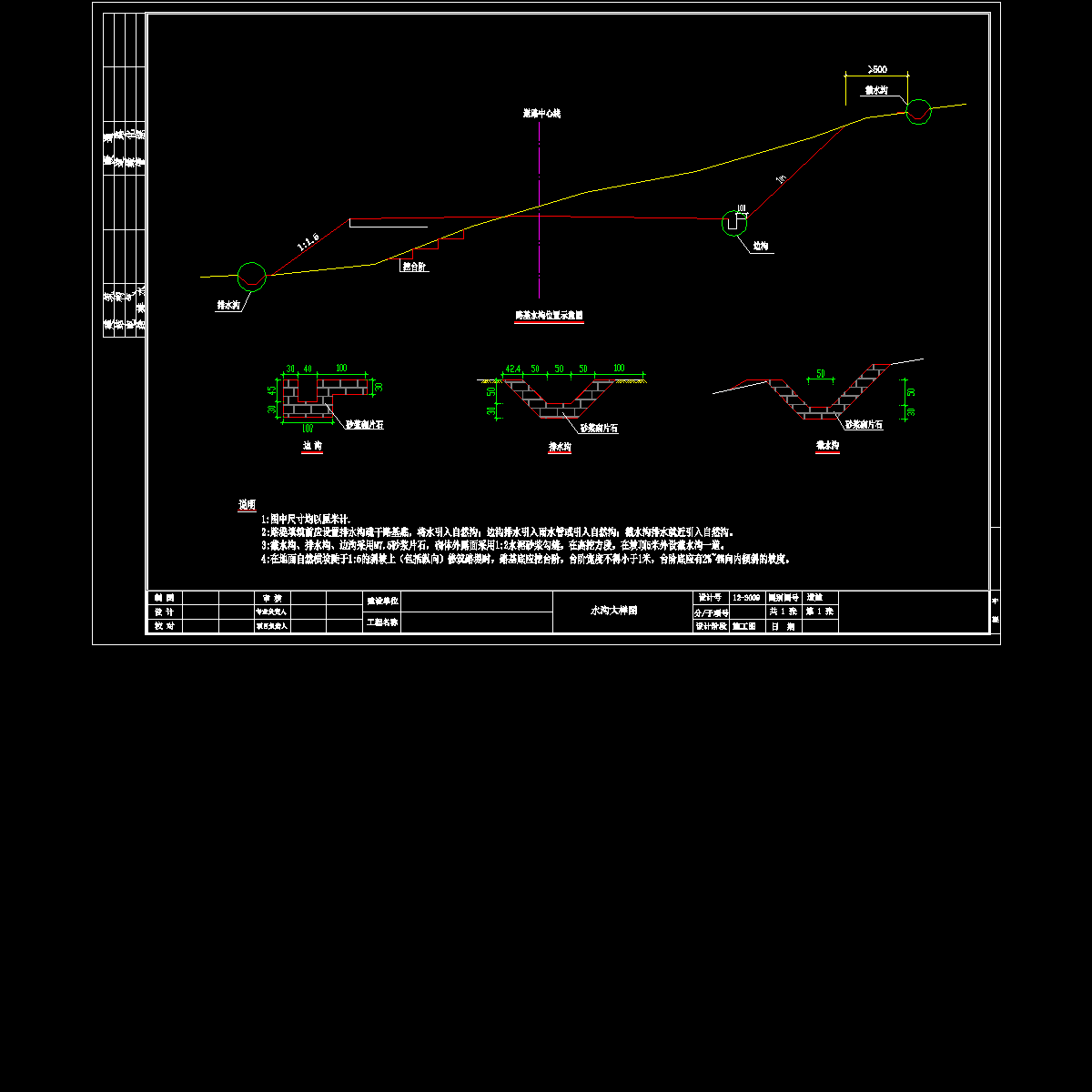

7水沟图.dwg

8路基横断面图_6.dwg

10逐桩坐标表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

5.32 MB
