一份新建高速公路CAD施工方案图纸设计(工程技术标准)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、概 述 　　 本项目为某地区高速公路一段设计，该项目的实施将对带动该地区经济发展、方便地方人民群众生活起到积极作用；也是联系本地与外界的一条重要通道。 　　全线采用四车道高速公路标准：计算行车速度采用80公里/小时，路基宽度24.5米，桥涵设计荷载采用公路-Ⅰ级。 　　该段路线全场长2.960公里，全线挖方50586.7m3, 填方27790.3 m3，防护工程 m3，路面 m3，大桥252米/1座，涵洞5 道，互通立交1座，占地235.4 亩，全线设有配套交通工程及沿线设施。总预算5592.8844万元，平均每公里1889.488万元。 　　二、路 线 　　 1、平面线形设计 　　本项目平面线形设计的基本思路是：处理好高速公路与地方道路的交叉关系，使路线与既有景观协调一致；处理好高速公路与当地水库的关系，重视路线位置与水库库位的选择，将路线景观与防洪统一协调；处理好路线线位与地方城镇的关系，使高速公路的修建能更方便的为当地地方经济服务；处理互通立交与上下高速的关系，更有利方便群众，减小拆迁的干扰。 　　全线以曲线为主，极大限度的顺应地形条件，满足大型规划项目的布局情况；灵活地掌握线形指标，使之既要大于标准的低限值又不能苛求高指标；相邻曲线技术指标讲求连续均衡，以保证行车的安全和舒适。 　　本路段内共设3个交点，平曲线半径分布在410～500之间，曲线均是顺应山坡布设。均按照《公路工程技术标准》要求都设有缓和曲线，最小缓和曲线长度150米。全线平曲线最小半径410米，共1处，最大半径500米，共1处。曲线间最小直线长度160米。 　　2、纵断面线形设计 　　本路段纵断面线形设计的基本思路是：纵断面设计中，本着保护自然环境的设计理念，尽量使路线顺应自然地形的起伏；充分考虑与地方道路在纵面的交叉关系，处理好上跨或下穿的关系；尽量控制路基填土高度，以减小拆迁占地；变坡点位置及标高、坡率和坡长、在满足平纵组合的情况下优化组合，竖曲线半径尽量采用较大值。 　　本路段最大纵坡2.3％，最小纵坡0.35％，最小坡长为200米。6处竖曲线中：3个为凸形，最小半径7000米，大于《公路工程技术标准》规定一般最小值4500米；3个为凹形，最小半径4500，大于《公路工程技术标准》规定一般最小值3000米。 　　

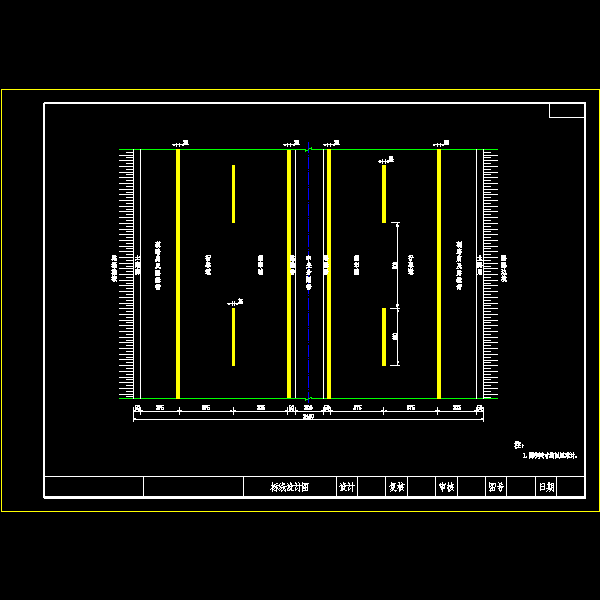

第 1 张图

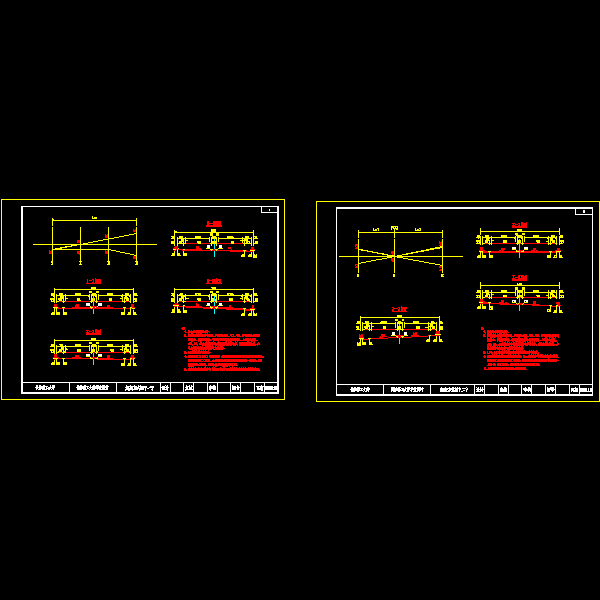

第 2 张图

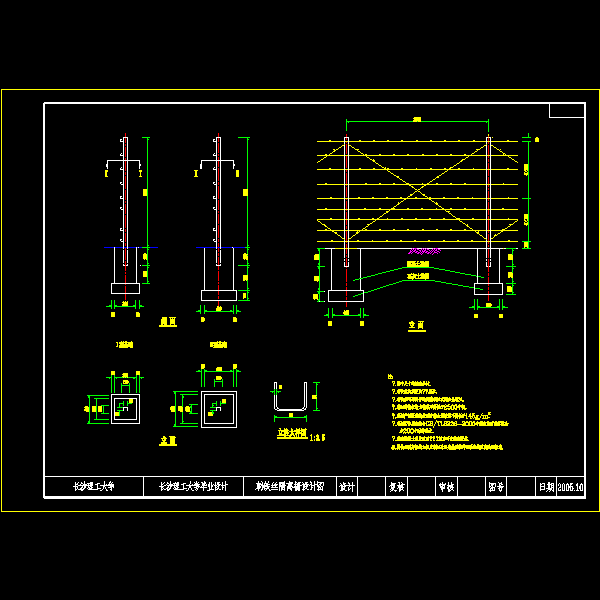

第 3 张图

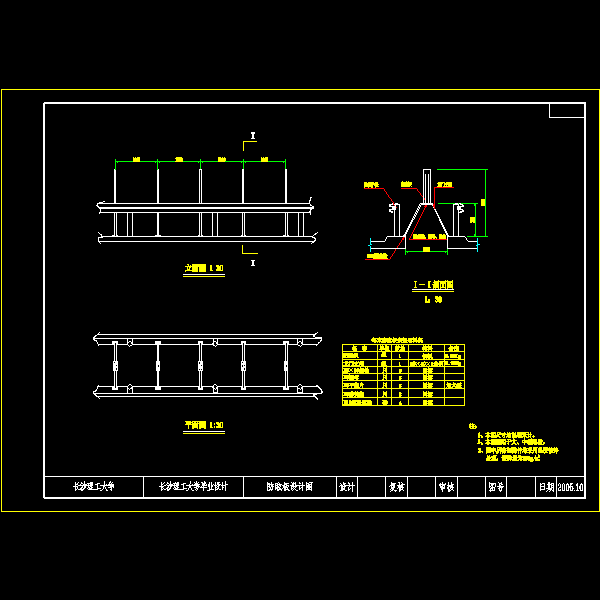

第 4 张图

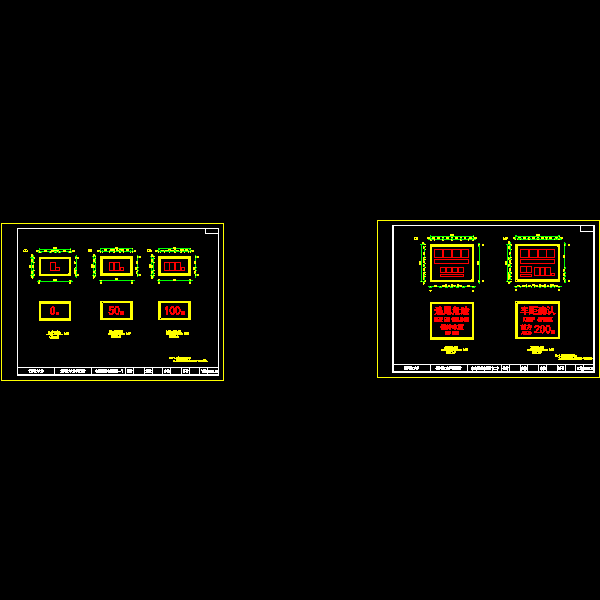

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
