一份生活给水泵房设计dwg格式CAD施工图纸

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明：无 功能：泵站水厂
设计阶段：施工图设计
参考图纸：10张以下

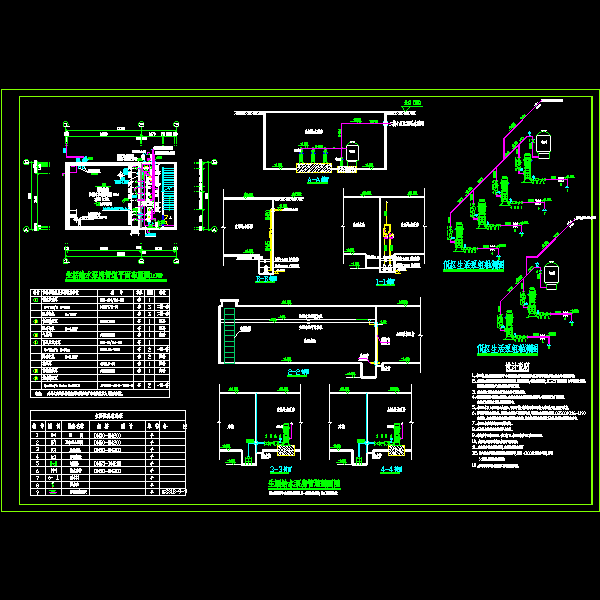

附件详情 某生活给水泵房设计图，包括简单设计说明、简单材料表、管道平面布置图、管道布置剖面图、低区生活泵组轴测图。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
