5层大型通信枢纽中心给水及泵房施工CAD图纸

附件详情

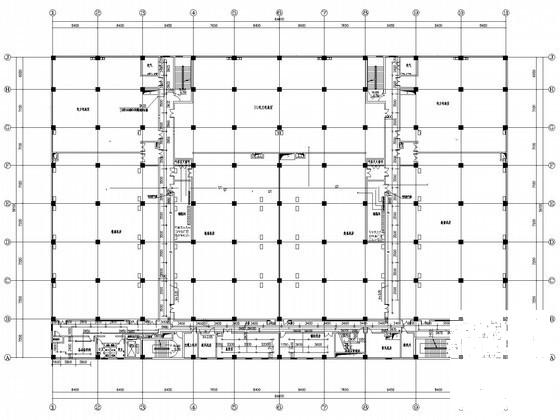

工程为中国移动XXXX数据中心工程，位于澄迈县。数据中心机房楼建筑面积为24644.05m2，一层层高5.1米，二至五层层高4.65m，建筑高度23.98m。
该资料范围包括本建筑内的生活给水排水系统，消火栓系统，自动喷水系统；气体灭火系统和空调系统供排水系统做土建预留，后期配合工艺部分设计。

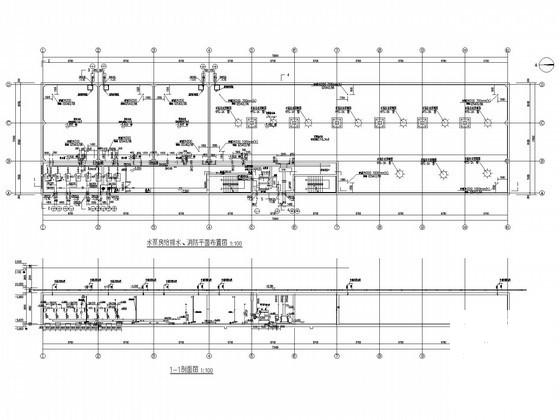

二、给水系统
1.该项目设有生活给水系统和生产用水系统（空调）。
2.冷却塔位于屋顶，屋顶补水管均由一层制冷机房接入，沿新风机房管井接入屋顶冷却塔，采用双路供水，一路由市政直接供给，另一路由室外地下水池经加压泵加压供给，保证用水可靠性。该资料只做冷却塔及加湿供水管道条件预留，后期配合工艺部分设计。
3.水质满足国家《生活饮用水卫生标准》的要求。
4.系统分区划分：本建筑供水1层为低区由市政直接供给，2层以上为高区由室外地下泵房加压供给。
三、 消防系统

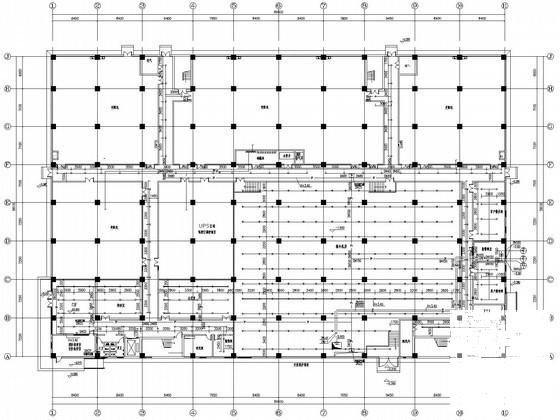

1.该建筑耐火等级为二级；设计范围：消火栓系统 、自动喷水灭火系统、气体灭火系统以及手提式灭火器。

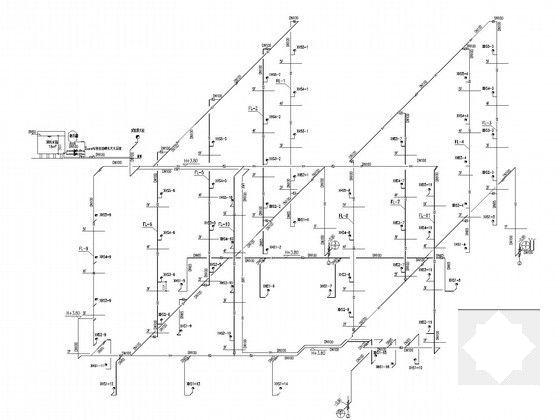

2.消火栓系统：

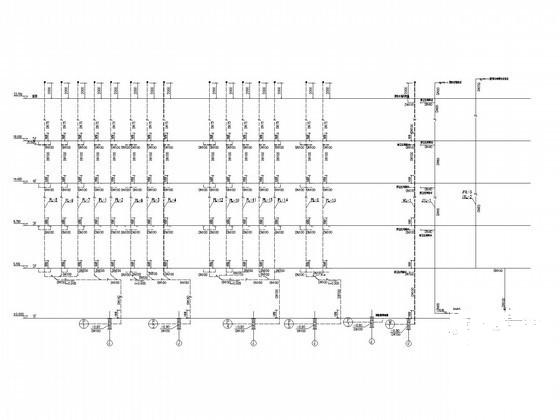

1)室内消火栓系统
A.室内消火栓系统入户压力大于等于0.45MPa。
B.室内采用临时高压消火栓系统:由园区设置的室外消防水池供水，经消防泵房内的消火栓加压泵加压供给，供水压力不小于0.45MPa。
C.消火栓给水泵控制：火灾时按动任一消火栓处的起泵按钮或消防中心均能启动消防主泵，水泵房设手动应急起泵按钮启动该泵并报警。水泵启动后，反馈信号至消防控制中心。
D.消火栓箱采用薄型组合式消防柜SG18D65Z-J（单栓），材质：钢-铝合金。配置DN65mm消火栓个、DN65mm、L25m麻质衬胶水带一条，19直流水枪一支、消防软管卷盘一套，软管长25m胶带内径不小于19，喷嘴口不小于6mm。
... ...
