[施工工艺]码头工程沉箱出运及安装施工方案2011

[复制链接]

0

主题

0

帖子

1518

积分

超级版主

Rank: 8Rank: 8

积分
1518
发表于 2020-2-7 17:24:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 四、 沉箱出运 8
  • 4.1、卷扬机选用 8
  • 4.2、滑轮组计算 8
  • 4.3、钢丝绳计算 8
  • 4.4、气囊计算 9
  • 4.5、沉箱顶升设计 10
  • 4.6、主要设备配备 10
  • 4.7、半潜驳搭板 10
  • 4.8、沉箱出运、上驳 施工工艺 主要流程 12
  • 4.9、沉箱出运施工方法(陆地部分) 14
  • 4.10、质量保证措施 15
  • 五、沉箱浮运下潜出驳 21
  • 六、沉箱安装 26
  • 七、安全措施 30
  • 八、安全保证体系与环保措施 31
  • 九、附图 34

附件详情

【项目概要】
设计码头采用圆筒沉箱重力式结构,码头墩式布置,该项目预制沉箱共31件,沉箱底部为正八边形,圆筒直径13.8m,高25.5m,单件最大重量2350t。沉箱的出运设计采用气囊直接顶升脱模,再使用气囊出运上驳 施工工艺 。5000吨级半潜驳靖海号运输;4.10、质量保证措施;4.11、安全技术措施
【重点内容】
四 沉箱出运
4.1、卷扬机选用;4.2、滑轮组计算;4.3、钢丝绳计算;4.4、气囊计算,2350t沉箱出运气囊选用计算;4.5、沉箱顶升设计;4.6、主要设备配备;4.7、半潜驳搭板;4.8、沉箱出运、上驳 施工工艺 主要流程;4.9、沉箱出运施工方法(陆地部分)
五、沉箱浮运下潜出驳(含沉箱浮游稳定性计算书)
六、沉箱安装
要点:灌水时要注意保持各仓的水位差,以防偏重。安装就位后立即对安装情况进行检查,检查偏位等,如不合格则抽水、起浮,重新安装。检查合格后继续往沉箱内放水,直至内外水头相等,沉箱沉落基床。安装前,检查基床整平面有无扰动或障碍物,沉箱有无粘底等情况,如有将采取处理措施。出运前检查混凝土的出运强度,其强度必须达到设计强度的100%……
36页,。

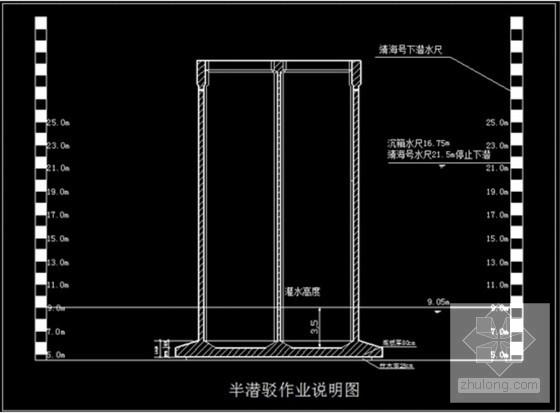

半潜驳下潜示意图

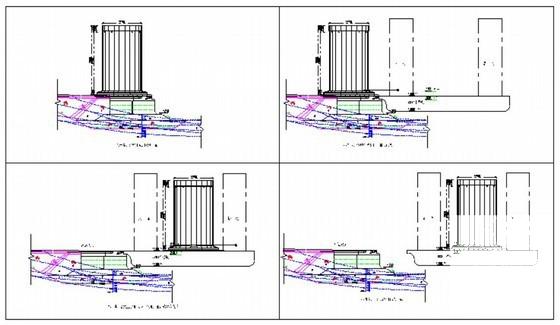

沉箱陆上平移示意图

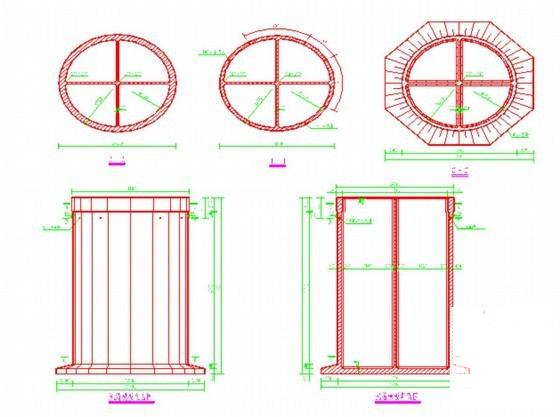

沉箱设计图

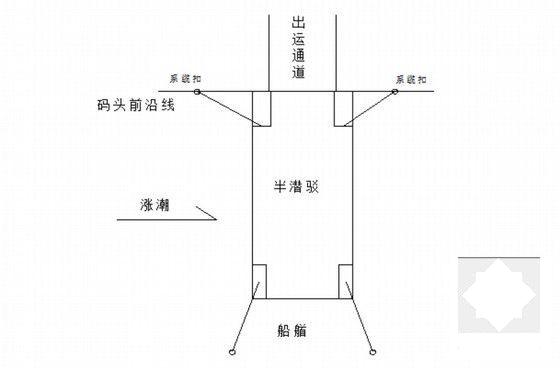

半潜驳接驳出运地锚布置图

安装工程施工工艺 - 1
第 1 张图
安装工程施工工艺 - 2
第 2 张图
安装工程施工工艺 - 3
第 3 张图
安装工程施工工艺 - 4
第 4 张图
安装工程施工工艺 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
