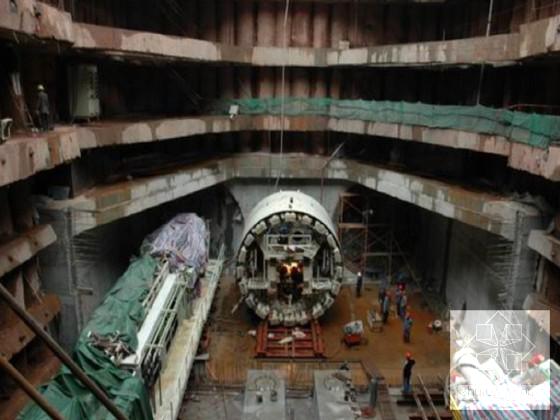

轨道交通工程区间联络通道及泵站施工组织设计2011（冻结加固）

ggjjkkxx · 发表于 2020-4-4 08:55:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1 编制依据
2 项目概要
3 施工方案
3.1 施工方案的选择
3.2 冻结壁设计
3.3 冻结孔及冷冻排管布置
3.4 测温孔、泄压孔布置
3.5 冻结制冷系统设计
3.6 冻结加固施工技术要求
3.7 开挖构筑施工技术要求
3.8 施工难点及控制原则
4 冻结加固施工
4.1 施工准备
4.2 冻结钻孔施工
4.3 冻结制冷系统安装
4.4 溶解氯化钙和机组充氟、加油
4.5 积极冻结
5 开挖构筑施工
5.1 施工准备
5.2开管片
5.3 土方开挖
5.4 初期支护
5.5 防水层施工
5.6 结构层施工
5.7 排水管、预埋件、预留洞施工
6 充填注浆与融沉注浆
6.1 衬砌后充填注浆
6.2 融沉补偿注浆
7 冻结孔封孔及钢管片处理
8 施工监测
8.1 冻结孔监测
8.2 冻结系统监测
8.3 施工不良影响监测
9 施工组织与配套计划
9.1 项目法施工
9.2 施工进度计划
9.3 劳动力配备计划
9.4 水、电供应计划
9.5 设备与材料供应计划
9.6 施工平面布置
10 施工质量安全保证措施
10.1 施工质量安全保证体系
10.2 冻结钻孔施工质量安全技术措施
10.3 冻结制冷施工质量安全技术措施
10.4 开挖构筑施工质量安全技术措施
11 文明施工保证措施
12 施工工期保证措施
13 环境设施保护措施
14 安全用电措施
15 防火安全措施
16 施工应急预案
16.1 应急组织机构
16.2 应急物资准备
16.3 发生险情的组织和汇报程序
16.4 工程风险源及应急处理方案
16.5 新闻管理措施

附件详情

【项目概要】
本区间联络通道由与隧道管片相连的喇叭口、水平通道和泵站构成。其中通道和喇叭口为直墙圆拱型结构，泵站为矩型结构，均采用二次支护方式。所有初期支护层厚度为250mm，采用型钢架结合素喷C20早强混凝土。二次支护结构层采用现浇钢筋混凝土，混凝土强度等级为C40，抗渗等级为P8。通道及泵站结构层厚450mm，喇叭口结构层拱顶750mm、底板厚1350mm，两侧墙厚450mm。初期支护层和结构层之间安装防水层，通道结构层底部埋设二根DN219mm不锈钢管连接左、右线隧道与泵站。
【施工方案】
采用“隧道内钻孔，冻结临时加固土体，矿山法暗挖构筑”的施工方案，即：在隧道内利用水平孔和倾斜孔+冷冻排管冻结加固地层，使联络通道及泵站外围土体冻结，形成强度高、封闭性好的冻土帷幕，在冻土中采用矿山法进行开挖构筑施工，地层冻结和开挖构筑施工均在区间隧道内进行。选用冻结法加固土体具有冻结壁均匀性好，与隧道管片结合严密，强度高，封水性好，安全可靠的优点，极适于该项目的土体加固。
……
【内容节选】
冻结加固施工技术要求
(1) 冻结孔开孔位置误差不大于100mm，应避开管片接缝、螺栓、主筋和钢管片肋板。
(2) 冻结孔最大允许偏斜150mm(冻结孔成孔轨迹与设计轨迹之间的距离)。最大允许间距通道处1300mm，泵站处1400mm。
(3) 冻结孔有效深度(管片表面以下冻结管循环盐水段长度)不小于冻结孔图纸设计深度。冻结管管头碰到冻结站对侧隧道管片的冻结孔，不能循环盐水的管头长度不得大于150mm。
(4) 冻结管用Ф89×8mm低碳钢无缝钢管。冻结管耐压不低.0.8Mpa，并且不低于冻结工作面盐水压力的1.5倍。
(5) 设4个透孔用于冷……
……
施工难点及控制原则
(1) 施工地层含水量高，空隙比大，在冻结孔穿越该层时，受水头差的作用，易产生涌砂、涌水现象，这是施工中需要解决的问题。
(2) 施工过程中必须严格控制钻孔、开挖及冻胀融沉对地层造成的扰动和隧道变形，加强监测，跟踪注浆，以减轻对周围地面环境及地下管线的影响。
(3) 结构施工环境差，空间小，联络通道及泵站拱顶部混凝土不易浇捣密实，要保证结构的抗渗要求。
(4) 由于工程施工风险较大，在施工中必须采取切实可靠的技术措施，以确保联络通道及泵站的施工安全并保证施工工期。
(5) 施工措施符合现场实际条件的施工可行性和良好的可操作性，满足安全施工、文明施工、环境保护及节能要求。
……
冻结钻孔施工
冻结钻孔施工工艺为：定位开孔及孔口管安装→孔口装置安装→钻孔→测量→封闭孔底部→打压试漏。
……
【所附图表】

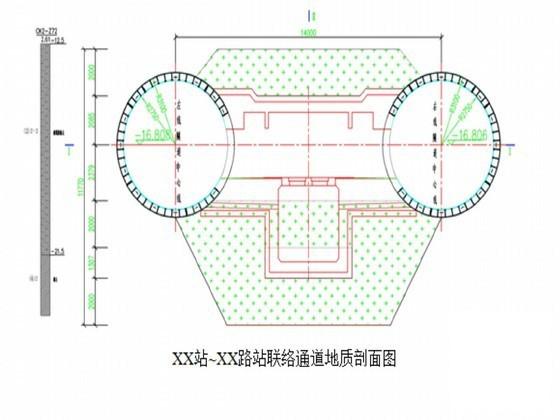

联络通道地质剖面图

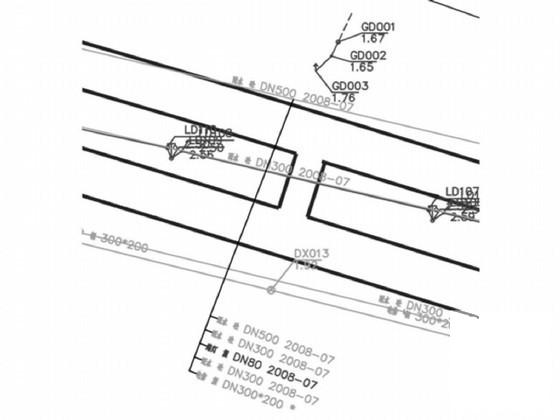

区间联络通道管线分布图
冻结施工主要技术参数表
联络通道及泵站施工工艺流程图

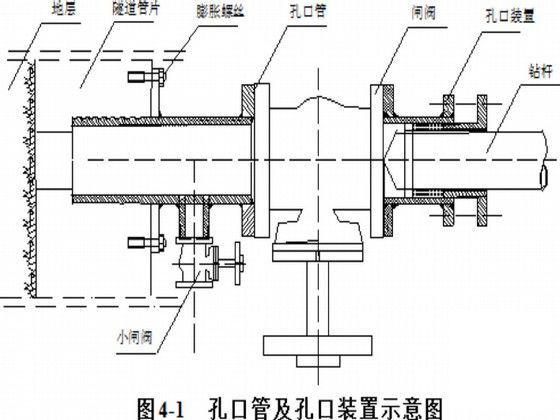

孔口管及孔口装置示意图

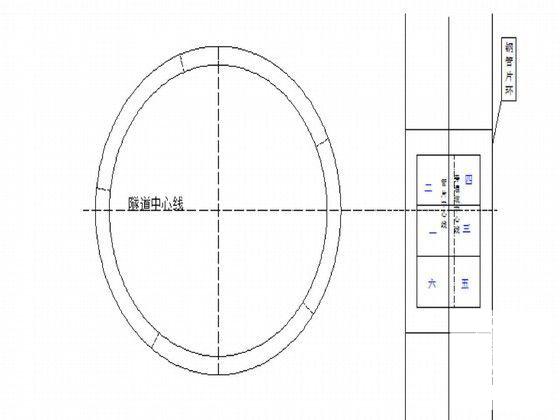

钢管片拆除顺序
联络通道及泵站开挖顺序图
现场施工组织结构图
施工进度计划表
劳动力配备计划表
供电系统图
冻结加固施工主要设备配备情况表
冻结加固施工材料用量计划表
开挖构筑施工主要设备配备情况表
开挖构筑施工材料用量计划表
质量安全保证体系图
联络通道及泵站位置图
联络通道及泵站施工设施布置图
……
共计57页（20）
