[挡土墙护坡]市政工程挡土墙专项施工组织设计

[复制链接]

0

主题

0

帖子

1316

积分

超级版主

Rank: 8Rank: 8

积分
1316
发表于 2020-2-7 22:35:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

第四章、主要分项工程施工方法
一、挡土墙的 设计说明
1、上边坡坡底砌筑2m高挡土墙护坡,开挖后的上边坡坡底砌筑2m高挡土墙护坡,顶宽1.0m,坡率1:0.75;泄水孔φ50mmPVC管,L=1000mm,间排距1000×1000梅花形布置…………

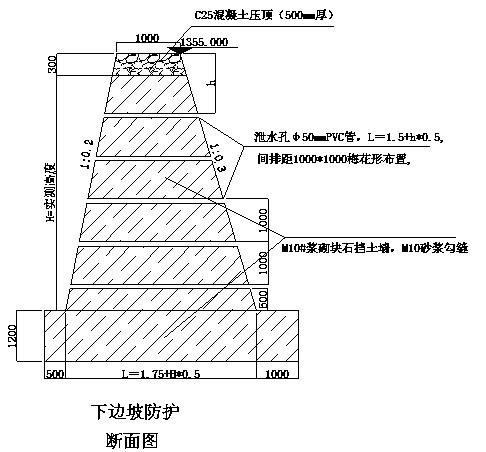

下边坡沿泄洪冲沟洪冲沟根据地势砌筑挡土墙,挡土墙顶高程1355.00m,顶宽1.0m,坡率1:0.5。泄水孔φ50mmPVC管,L=1000mm,间排距1000×1000梅花形布置
沉降缝根据地形设置,一般10~15m设一道,缝宽30mm,泡膜板填充,外缝油浸麻丝墳缝石油沥清灌缝…………
二、锚喷施工 设计说明
上边坡,2m以上部分采取锚网喷,锚 杆Φ22,L=6m,间距1.5m,排距0.75m梅花形布置,每孔K2360和Z2360树脂药卷各二个,8#铁丝菱形网,网格50×50mm,C20喷射混凝土150mm。泄水孔φ50mmPVC管,L=200mm,间排距2000×2000梅花形布置…………
(二)、浆砌块块石挡土墙施工
1、砂浆
砂浆强度等级应符合图纸规定要求。砂浆中砂宜用中砂或粗砂,砂的最大粒径,不宜大于5mm;勾缝砂浆强度等级对于主体工程不低于M10…………
水泥砂浆的配合比按《砌筑砂浆配合比设计规程》(JGJ 98—2000)的规定执行…………
砂浆拌制,搅拌机每次搅拌时间不得低于1.5分钟,使砂浆搅拌均匀…………
砂浆运输采用人工挑运输……
(2)砌筑
砌筑时采用“丁”、“顺”、“嵌”、“楔”,使块石间嵌挤紧密,墙体稳定。挡土墙底部、顶部和墙面外层选用较整齐的大块石砌筑…………
砌筑时必须两面立杆挂线或样板挂线,外面线应顺直整齐,逐层收坡,内面线可大致适顺,在砌筑过程中应经常校正线杆,以保证砌体各部尺寸符合图纸要求…………
块石应分层砌筑,一般2~3层组成一个工作层,每一工作层应大致找平。应选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结。竖缝应与邻层的竖缝错开。一般平缝与竖缝宽度,当用水泥砂浆砌筑时不大于40mm。可以用厚度不比缝宽大的石块填塞宽的竖缝,且石块应被砂浆包裹…………
砌筑基础的第一层时,如基底为基岩或混凝土基础,应先将其表面加以清洗、湿润,坐浆砌筑。砌筑工作中断后再进行砌筑时,应将砌层表面加以清扫和湿润…………
砌体应分层坐浆砌筑,砌筑上层时,不应振动下层。不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。砌体砌筑完成后,应进行勾缝…………
工作段的分段位置宜在伸缩缝和沉降缝之处,各段水平缝应一致,分段砌筑时,相邻段的高差不宜超过1.2m…………
墙体的沉降缝、伸缩缝、防水层、泄水孔,应符合图纸规定…………
3、墙后回填
墙后回填时的填料用透水性良好的砂砾或碎石材料,保证挡墙内填方压实质量。在临近挡土墙边缘采用小型夯机机械分层夯压密实。浆砌挡土墙待砂浆强度达到85%以上后分层填筑夯实,确保墙体稳定…………
共28页

挡土墙施工组织设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
