2层博物馆及配套建筑电施CAD图纸64张（甲级设计院新火规）(TN-S)

ghjkkkff · 发表于 2020-5-14 14:57:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：科研,文化
建筑面积：11743.9平方米
地上层数：2层
地下层数：1层
参考图纸：64张
图纸年代：近代
地下室用途：车库
负荷等级：一级,三级
防雷等级：第二类
接地方式：TN-S
项目地址：湖南
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,视频监控系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统

附件详情

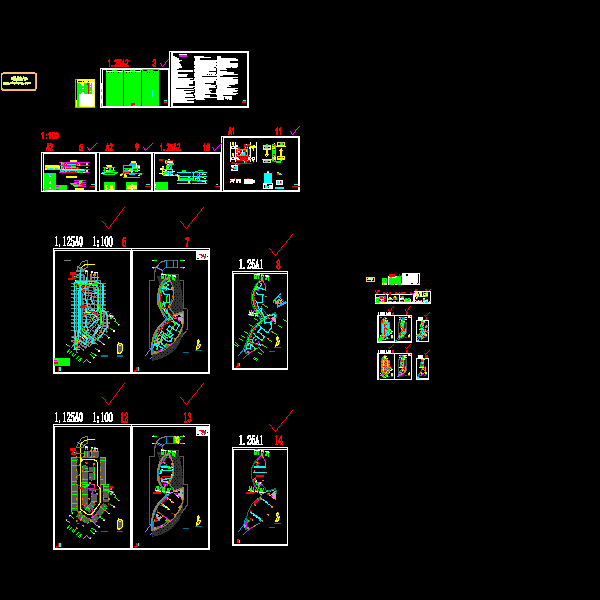

强电（博物馆主体建筑）：
1、10kV高压配电系统图
2、1、2#变压器低压系统图
3、竖向配电系统图
4、变电所布置平面图
5、电缆沟布置平面图
6、变电所接地平面图
7、能耗监测数据采集系统图
8、电气火灾监控系统图
9、消防设备电源监控系统
10、消防水泵一次配电系统图
11、配电箱系统图一~五
12、负一层照明平面图
13、负一层插座平面图
14、负一层动力配电平面图
15、一、二层应急照明平面图
16、一、二层配电平面图
17、二层照明平面图
18、屋顶配电平面图
19、屋顶
20、基础接地平面图
强电（博物馆配套用房）：
1、竖向配电系统图
2、配电箱系统图一~三
3、负一层配电平面图
4、负一层照明平面图
5、一层空调配电平面图
6、一、二层配电照明平面图
7、二层空调配电平面图
8、二层配电照明平面图
9、屋顶层防雷平面图,热水机组配电平面图
10、基础接地平面图
弱电（博物馆主体建筑）：
1、火灾自动报警及联动控制系统图
2、负一~二层火灾报警平面图
3、负一~二层消防广播及防火门监控平面图
强电（博物馆配套用房）：
1、火灾自动报警及联动控制系统图
2、负一~二层火灾报警平面图
3、有线电视系统图、综合布线系统图
4、视频安防监控系统图
5、电子巡查管理系统图、汽车库管理系统图
6、负一~二层

附件详情

该项目位于湖南，该项目为多层博物馆建筑,地下一层,地上两层，总建筑面积为11743.9平方米,建筑高度为33.00米。独立地下车库：汽车库防火分类为III类，总建筑面积为2278.55平方米,建筑层高为:3.3~5.3米。
设计范围包括供配电系统；低压配电系统；动力及应急动力配电系统;照明及智能型应急照明及疏散指示系统;防雷及接地安全系统;火灾自动报警及联动控制系统；视频安防监控系统；汽车库管理系统；电子巡查管理系统；有线电视系统；综合布线系统等。
该附件编制于2015年，总共64张。
