建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：17669.31平方米
-
建筑地上层数：6层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：13张
-
设计年代：近代
-
地下室用途：商业,其它
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：云南
-
强电设计：供配电系统,配变电所,电气照明,其它
-
弱电设计：
火灾自动报警系统
附件详情
-
资料目录
-
弱电设计说明
-
主要弱电设备图例
-
火灾自动报警系统图
-
地下一层自动火灾报警平面图
-
一层自动火灾报警平面图
-
B区首层火灾自动报警平面图
-
……
附件详情
该项目为云南省知名商场，A区商业综合体由一栋大型商业裙房和两栋，超高层办公塔楼组成，该项目为高层民用建筑：地下共2层；地上共6层，为商场。其中地下一层超市部分的面积为17669.31m2。该项目建筑耐火等级：一级。按建筑高度大于100m的一类高层综合楼进行设计。建筑建筑设计结构形式为框架剪力墙结构。
超市部分：10/0.4kV变配电系统;220/380V配电系统;照明系统等
现行的国家有关建筑设计规范,规程和规定,主要如下:
《火灾自动报警系统设计规范》GB 50116-近代
GB 50045-95(版)
JGJ16-近代
GB 50052-近代
GB 50034-近代
GB 50054-近代
GB 50217-近代
GB 50057-近代
《民用建筑
电气设计规范
》JGJ 16-近代
《高层民用建筑设计防火规范》_GB50045-95_近代
，图纸共13张。

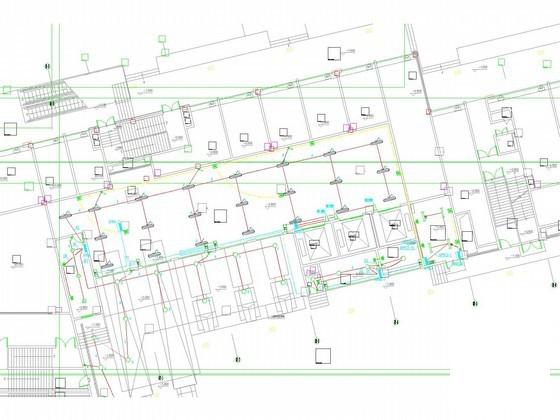

B区首层普通照明、应急照明及疏散指示照明平面图

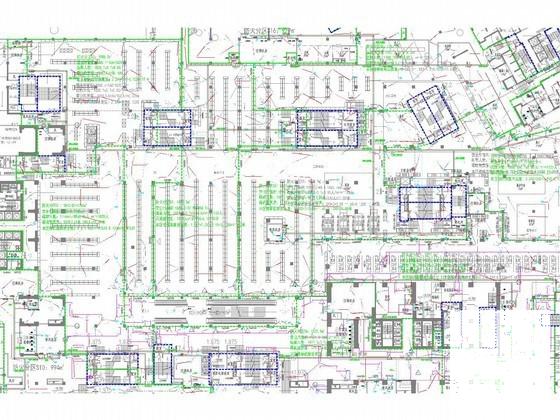

地下一层应急照明及疏散指示平面图

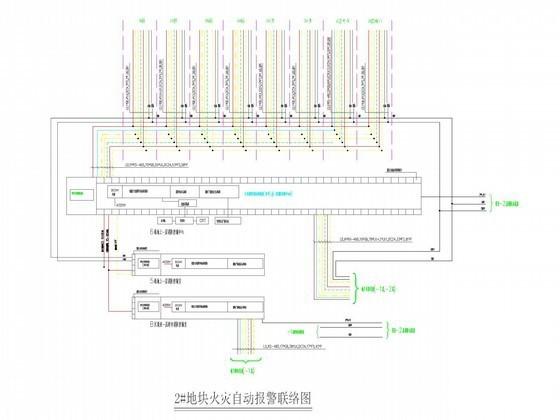

2#地块火灾自动报警联络图
第 1 张图
第 2 张图
第 3 张图

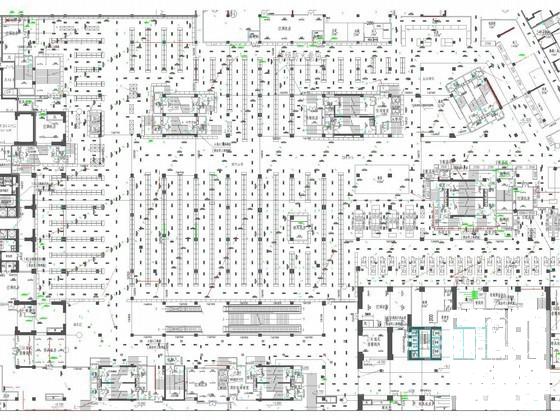

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
