中压电缆管道工程CAD施工图纸(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：13张
• 图纸年代：近代
• 项目地址：浙江

附件详情

• 1、设计说明

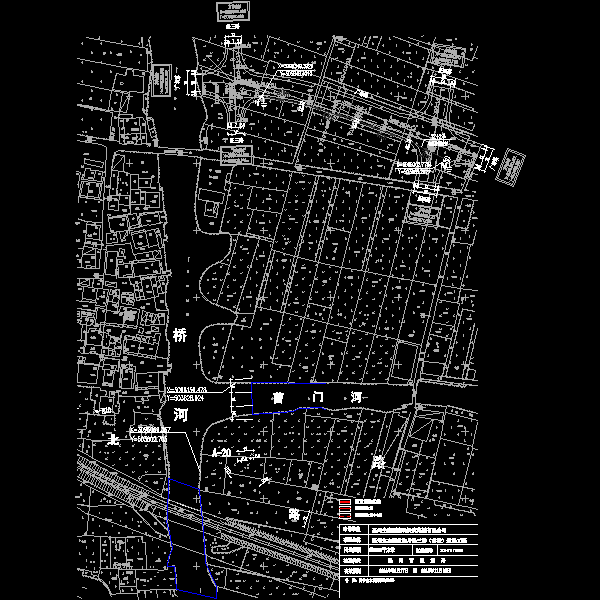

• 2、电缆管道布置平面图
• 3、电缆管道布置断面图
• 4、12 2孔电缆导管断面图
• 5、12 2电缆直线井施工图(砖砌)
• 6、12 2电缆四通井施工图(现浇)
• 7、盖板GB3247施工图
• 8、电缆井盖板加工图
• 9、集水井施工图
• 10、电缆井接地示意图
• 11、电缆排管与其他管线交叉敷设示意图
• 12、管枕加工图
• 13、电缆支架预埋详图

附件详情

该项目位于江西，项目为中压电缆管道工程，新建线路亘长145m。
该附件编制于2015年，总共13张。

10kV 12 2孔电缆导管剖面图

12 2电缆四通井施工图(现浇)

电缆支架预埋详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
