[中式风格]2层四合院建筑施工CAD图纸(经典仿古建筑)

[复制链接]

0

主题

0

帖子

1160

积分

超级版主

Rank: 8Rank: 8

积分
1160
发表于 2020-1-21 22:43:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:北京
  • 图纸设计风格:中式风格
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:3846.67平方米
  • 地上层数:2层
  • 设计效果图:无

附件详情

该项目位于朝阳区高碑店乡,业主要求旧房翻改扩建,采用北京传统四合院的形式。业主不能提供当地的高程、坐标及相关的管线、电路等基础数据。在改扩建时业主应在现场确定相关的参照物,作为放线、定位的施工依据。
改扩建的项目由四合院、展厅、大门、围墙等子项组成。
四合院分为大套,小套两种形式,四合院大套占地888.01m2,四合院小套占地17.37m2,展厅占地19.76m2四合院大套3套,大套一套建筑面积835.28m2,四合院大套建筑面积为2505.84m2,小套一套建筑面积384.96m2,四合院小套建筑面积为1154.88m2,展厅建筑面积85.95m2。建筑面积总计3846.67m2。
四合院大小套北房(即正房)均为二层,其中大套四合院北房有地下室。其余大小套四合院的东、西房、倒坐均为一层建筑物。大小套四合院建筑均为小式民居,展厅为小式庑殿式建筑。大院的大门为小式庑殿式建筑。
四合院大套的北房(即正房)地下室层高70米,一层3.00米。大小四合院的东西连接(卫生间,厨房)体柱高2.70m
北房(正房)为七檩小式举架,两侧耳房为五檩小式举架,东西厢房为七檩小式举架,倒座为五檩小式举架。
大套四合院的垂花门为一殿一卷式,游廊为卷棚式屋顶。
大套四合院出入口为广亮大门,小套四合院出入口为如意大门,大小套均采用座山影壁,大小套四合院一进院入口有圆月门
展厅为小式庑殿七檩小式举架。

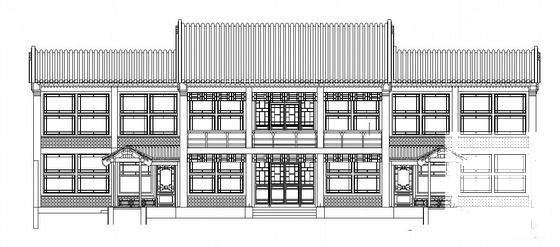

东立面

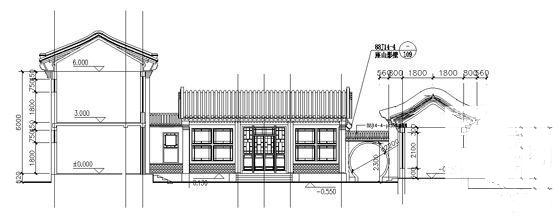

内院东立面图及剖面图

内院西立面图及剖面图

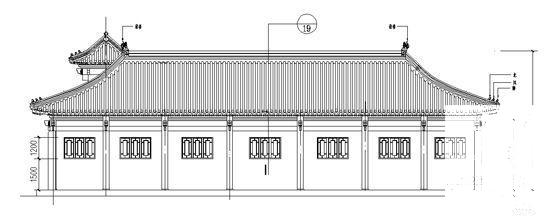

围墙立面及剖面

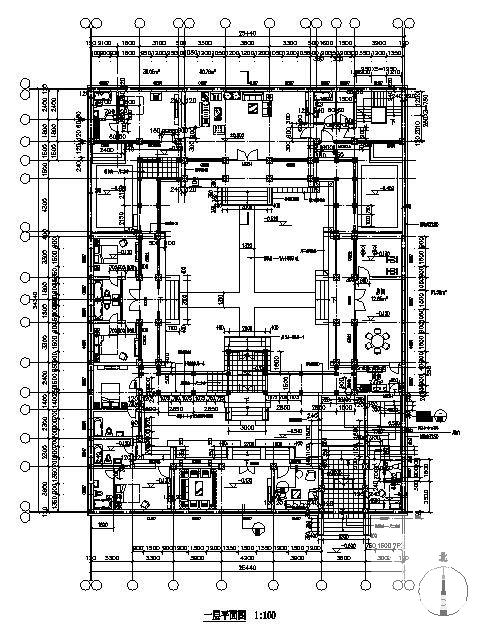

中式风格四合院 - 1
