一、项目概要:

1.工程名称:织布家纺车间

2.建设地点:

3.建设单位:

4.建筑面积:总建筑面积5045.98m

5、建筑层数:一层;

6.地上总高度:6.050m(室外地面至檐口与屋脊的平均高度)。

7.建筑结构形式:门式刚架钢结构体系。

8.耐火等级:二级。

9.生产类别:丙类2项(生产服装)。

10.该项目主体结构设计使用年限:50年。

二、设计依据:

1、甲方提供的设计任务书;

2、政府主管部门批准的设计方案及建设单位对方案的意见和建议;

3、有关专业提供的设计要求;

4、国家现行有关 及规程:

三、设计范围:

1、低压配电系统 2、电气 3、防雷、接地与安全系统 4、火灾自动报警及消防联动系统

四、低压配电系统:

1、负荷等级:该项目用电为三级负荷,该项目仅做照明系统,动力由甲方另行委托专业设计。

2、负荷容量:该项目三级负荷用电容量为47KW。

3、供电电源:该项目采用低压220/380V三线四相制供电,电源引自厂区变配电室,该项目采用YJV22-1K

V-4X35型电缆直埋供电,过道路处用镀锌钢管保护,穿建筑基础时穿SC65钢管;室内主要采用BV-0.45/

0.75KV绝缘型导线。

4、低压配电系统采用放射式的供电方式。

五、照明系统:

1、厂房内由照明配电箱引出的照明回路导线均穿钢管沿柱沿屋架在吊顶内明设,照明平面上未标注线数的线代表3根,n

代表导线根数。所有采用金属灯具、金属导管的线路,均增加一根PE线,图上不再一一标注。管线规格型号见平面图和系

统图,JDG明装需刷防火涂料。

2、开关、照明灯具靠近可燃物时,应采取隔热、散热等防火措施。

3、车间照明采用金属卤化物灯具。金属卤化物灯具不应直接安装在可燃物体上或采取其他防火措施。

4、出口上方设安全出口指示灯,车间内疏散走道设疏散指示灯及应急照明灯具,以上灯具均自带蓄电池,应急时间不小于

120分钟,由照明配电箱专用回路供电,火灾时当主电源断电时,自动转为蓄电池供电点亮应急照明灯局。

5、应急照明供电线路选用ZN-BV阻燃耐火铜芯导线,穿JDG钢管沿墙面暗敷。消防线路明敷时(包括敷设在吊顶

内),应穿金属导管或采用封闭式金属槽盒保护,金属导管或封闭式金属槽盒应采取防火保护措施;暗敷时,应穿管并应

敷设在不燃性结构内且保护层厚度不应小于30mm。

6、该项目车间设计照度值300lx,照明功率密度10.0w/m,疏散照明地面最低水平照度不小于1.0lx。

系统图

弱电系统图

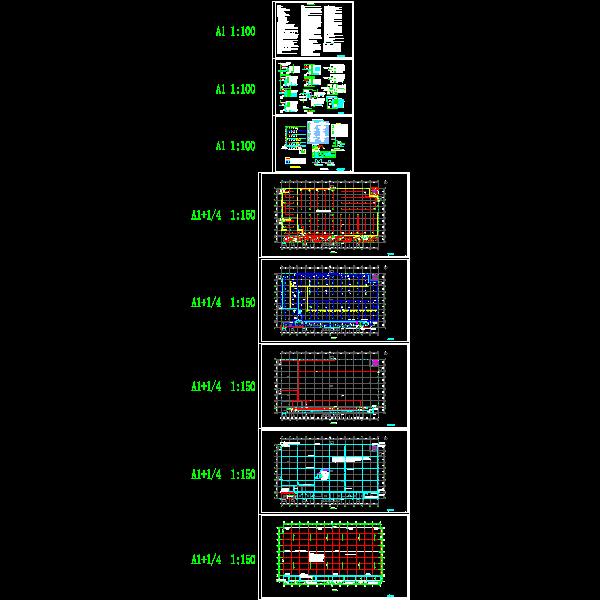

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
